VRFK

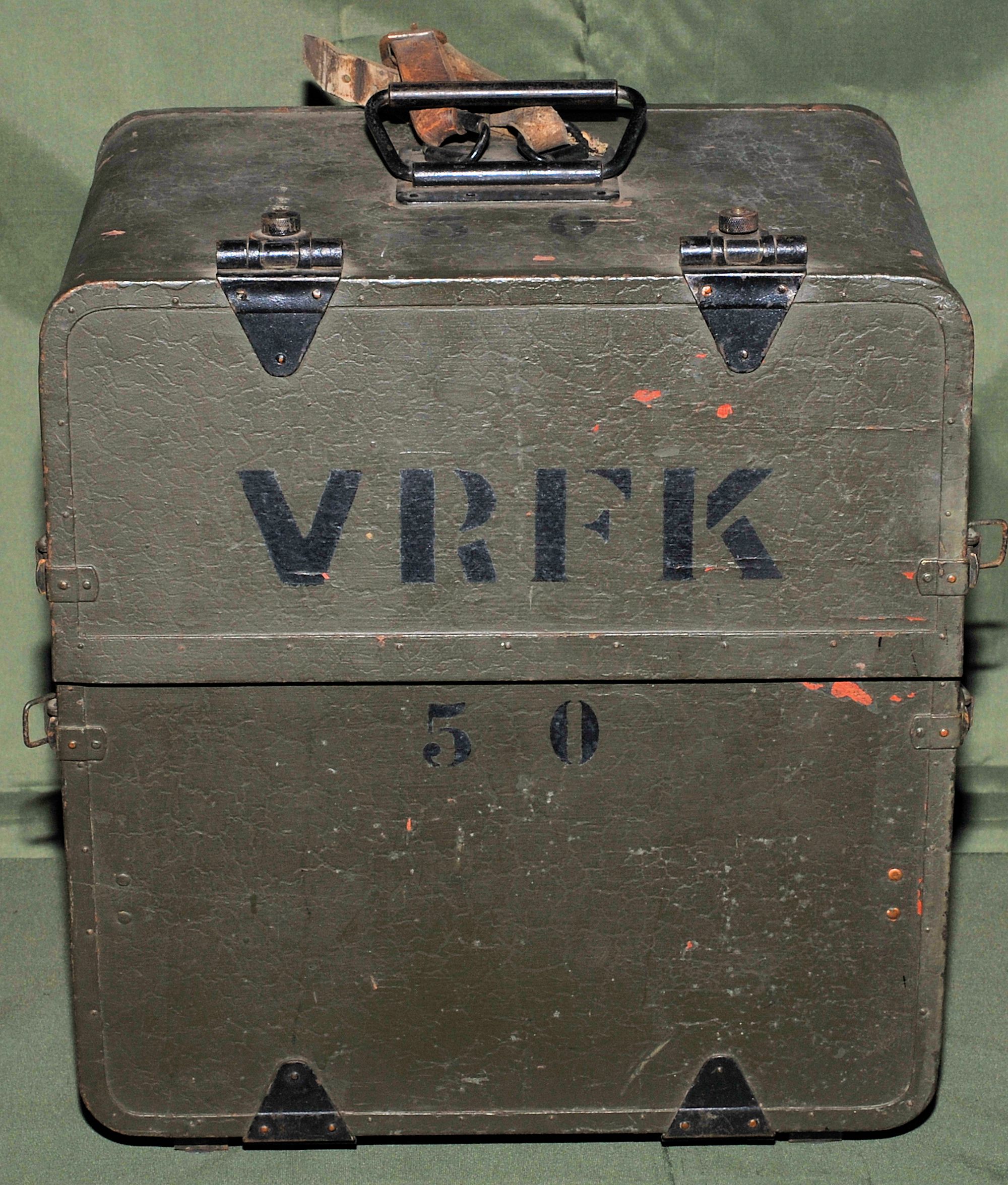

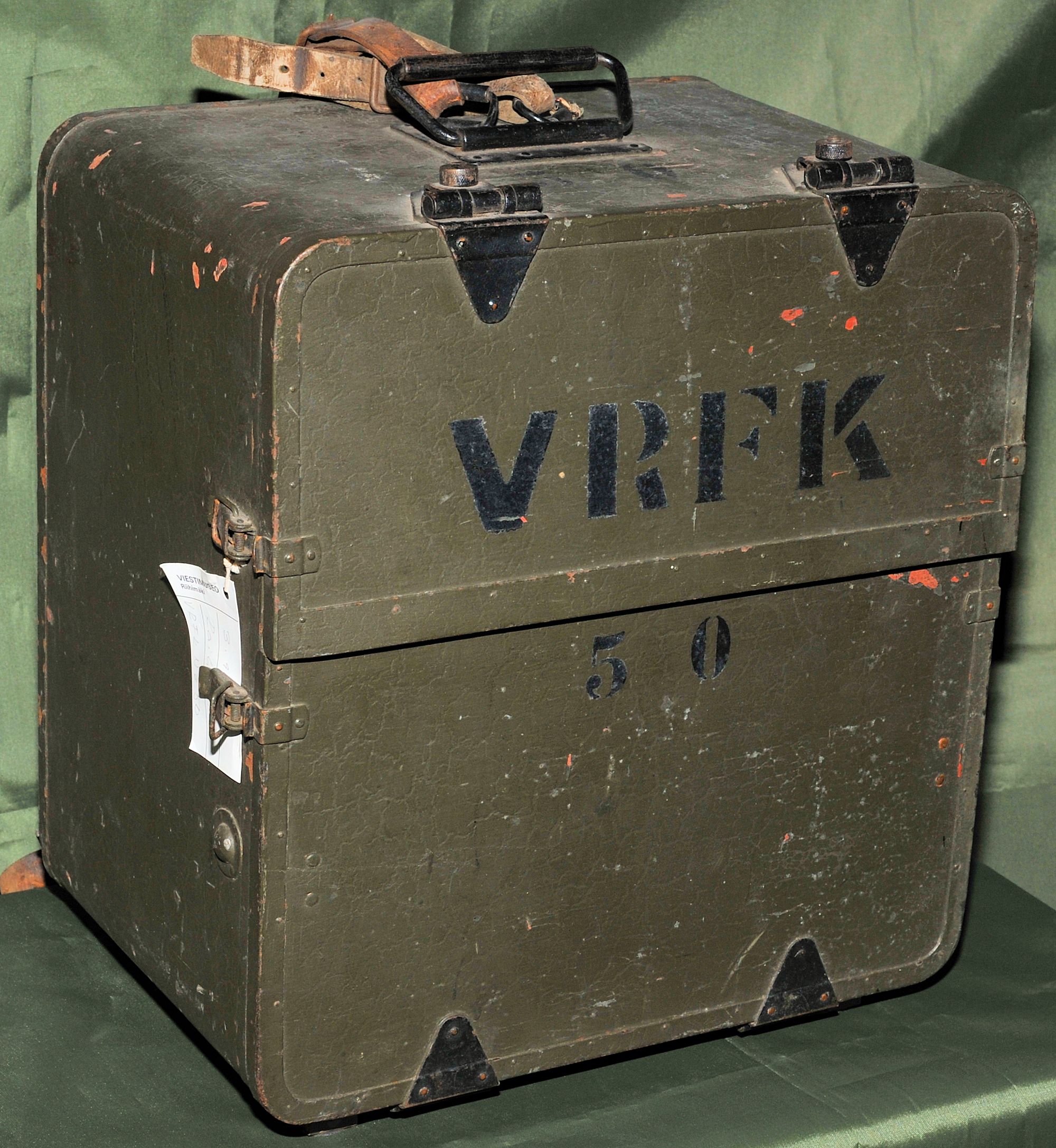

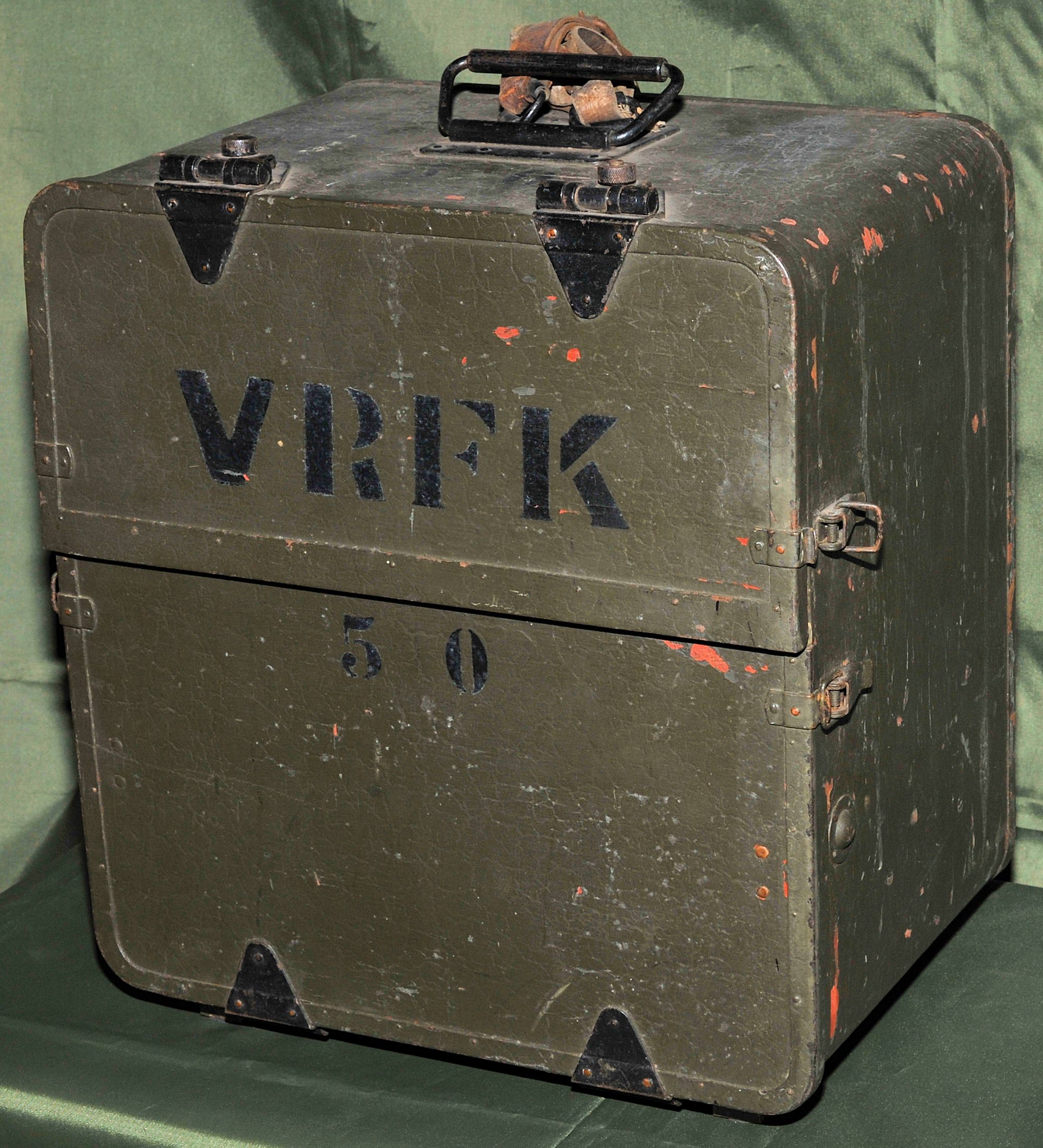

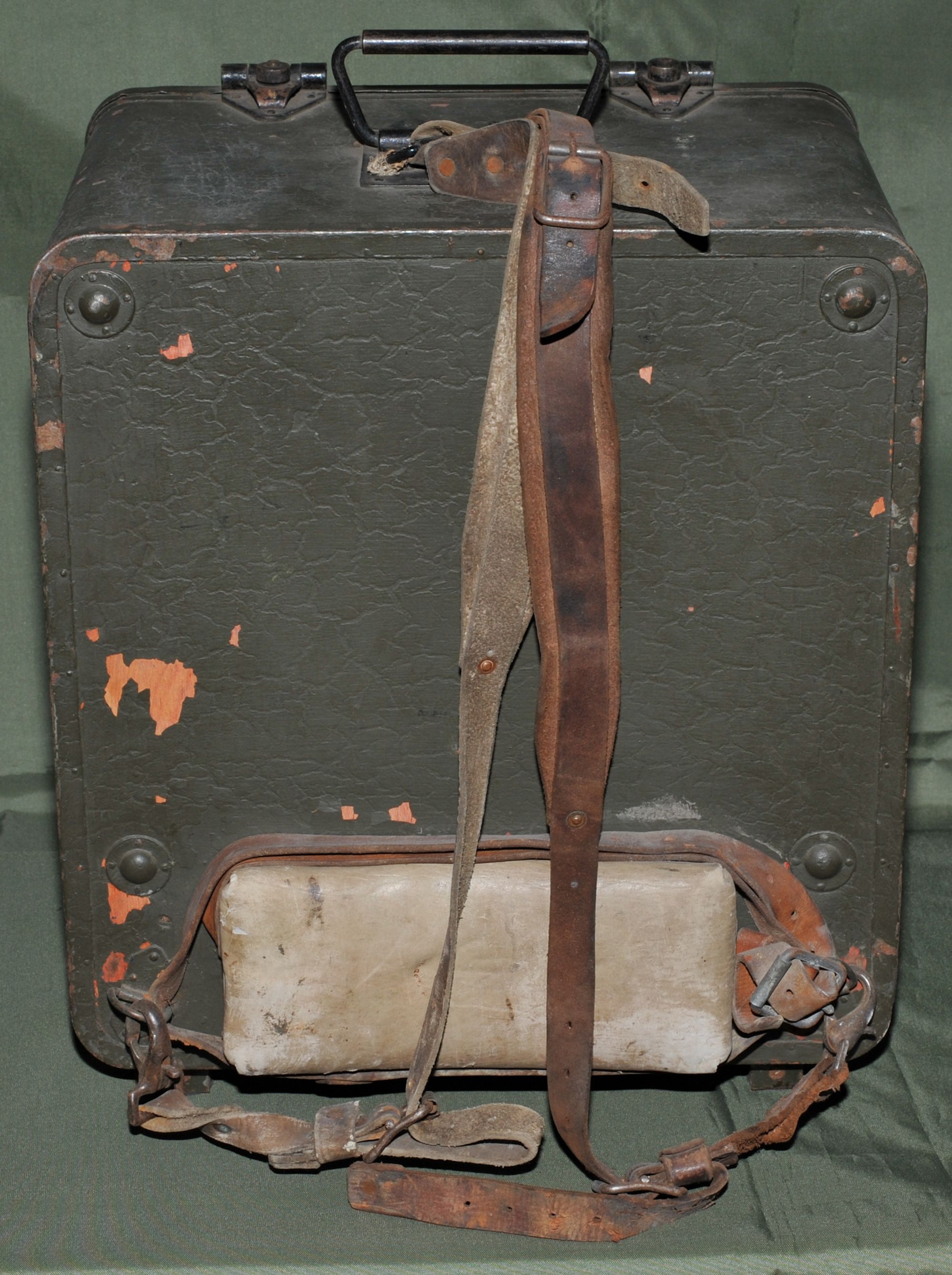

VRFK, rykmentin/pataljoonan kenttäradio, "Raili", "C- asema". S/n: 50/42,

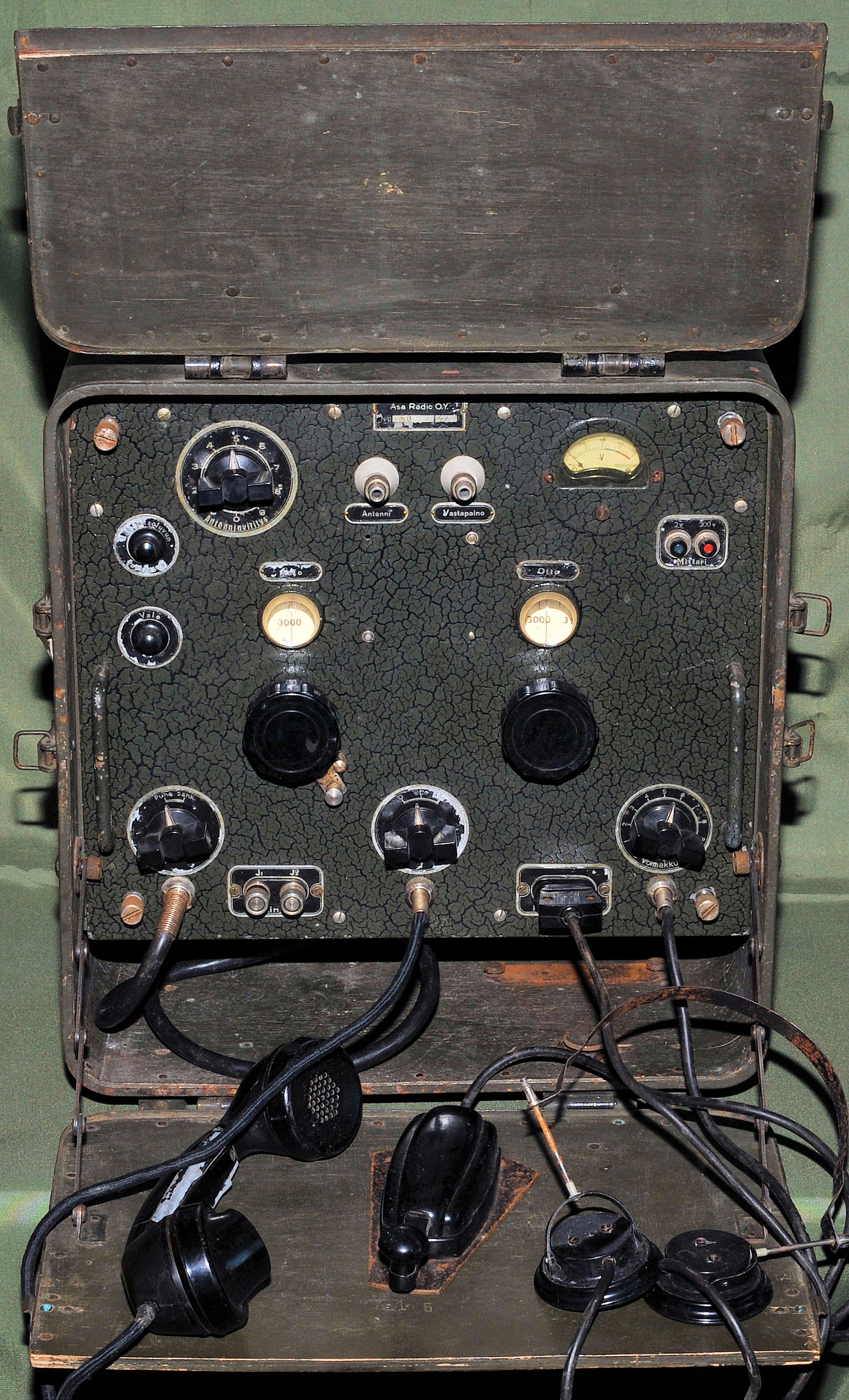

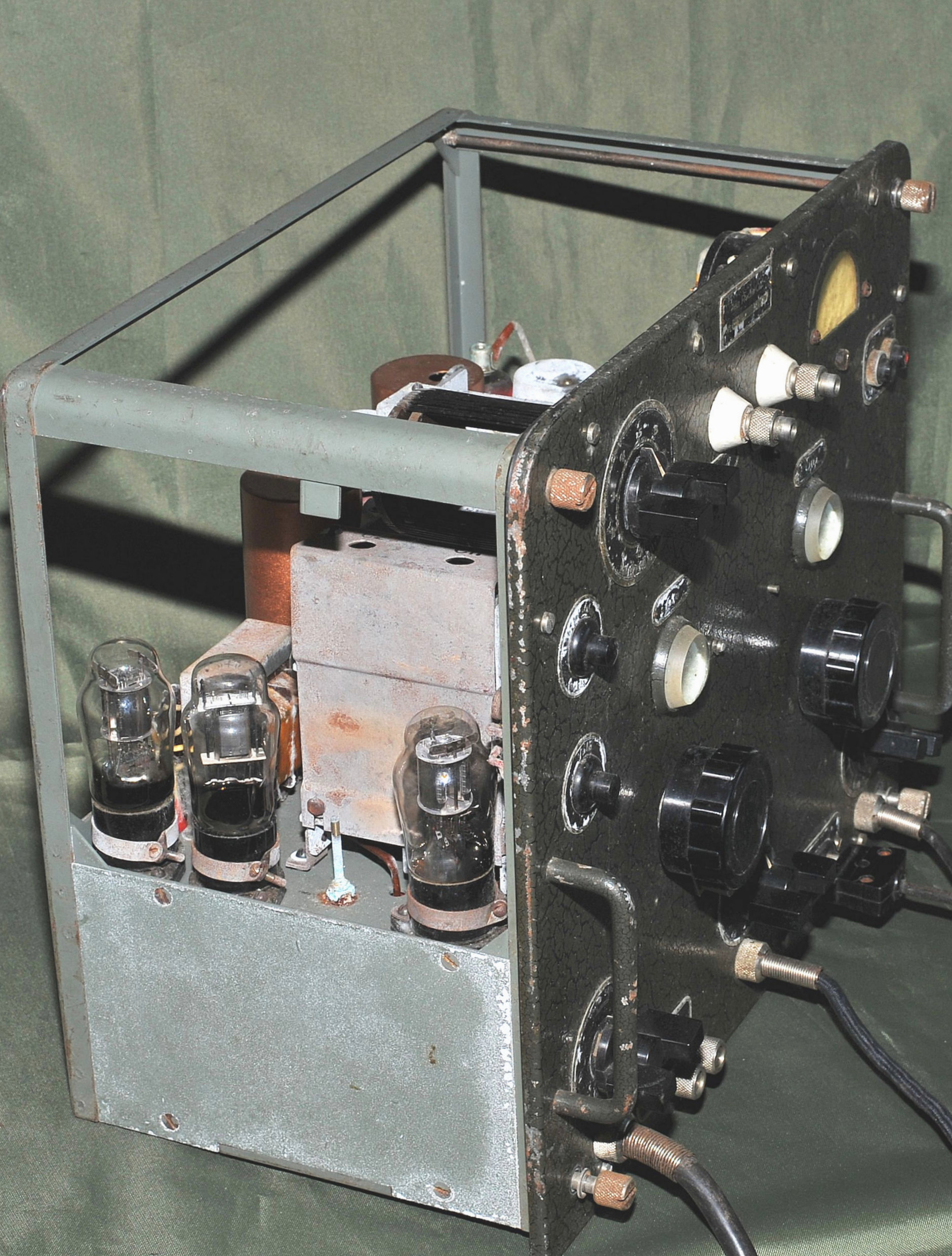

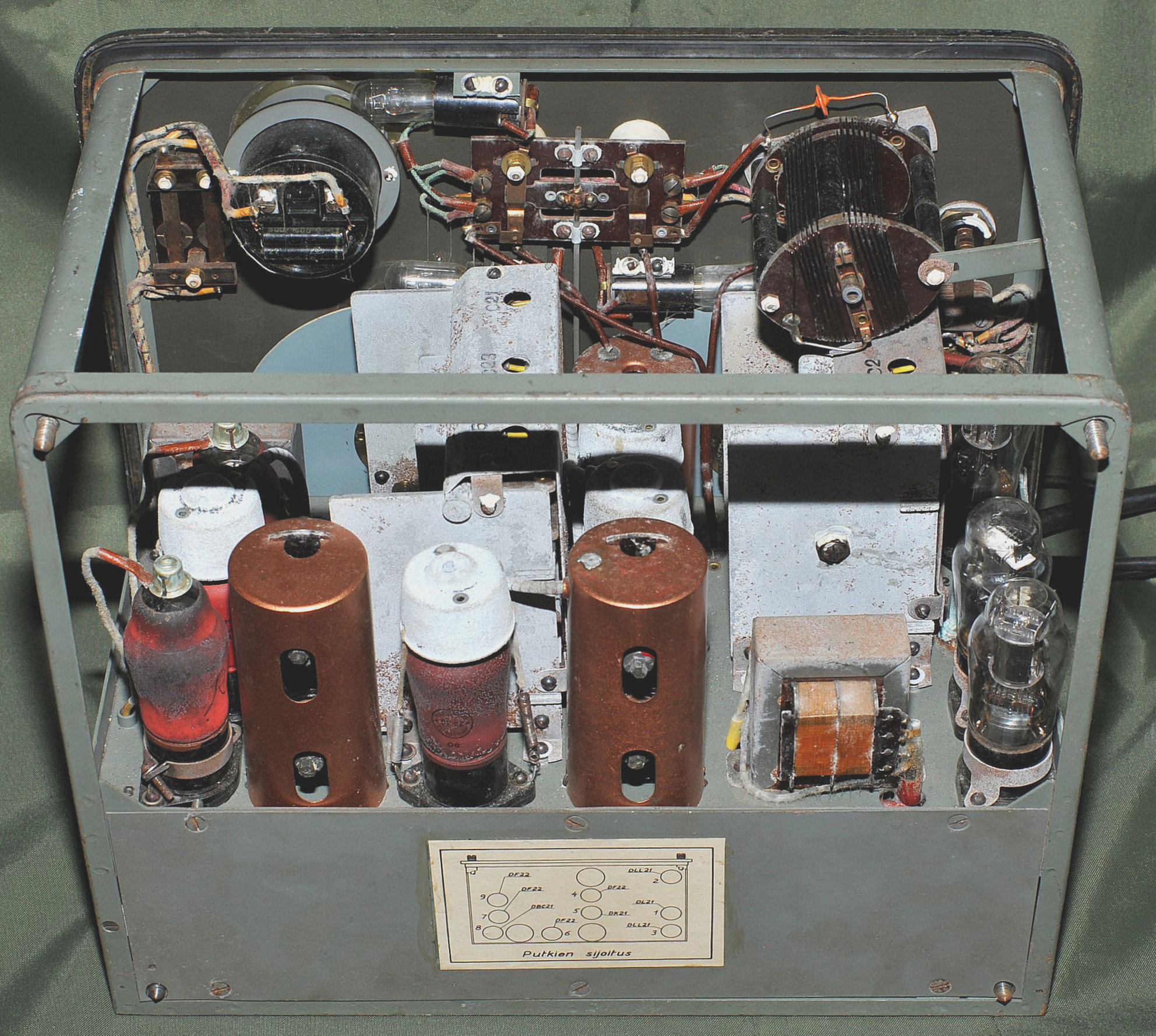

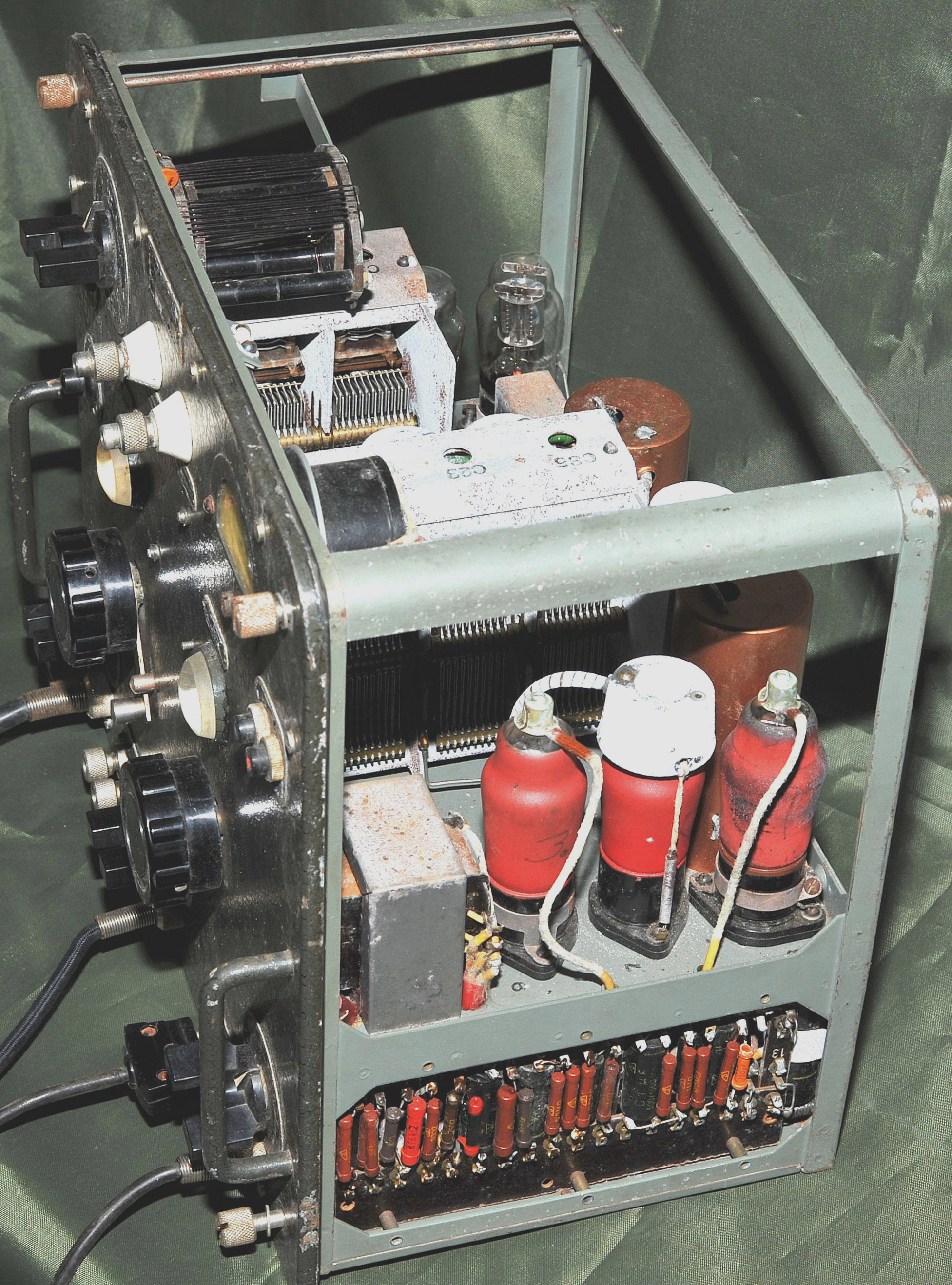

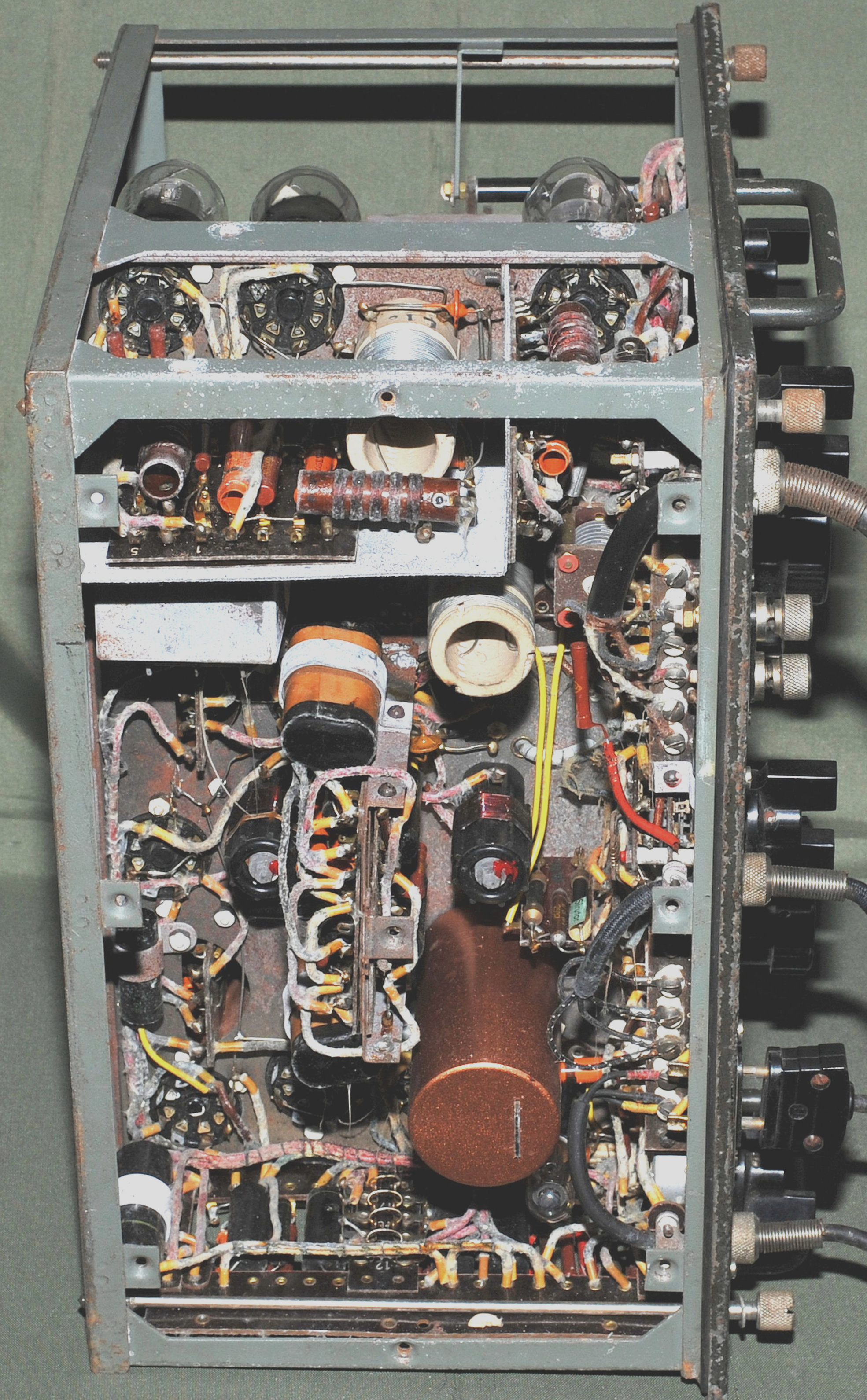

Radion suunnittelu aloitettiin loppuvuodesta 1941. Mallikappale valmistui 2.3.1942. Uuden, kaksikanavaisen C-aseman neuvottelut aloitettiin 30–31.03.1942 ja 11.6.1942 valmistui radion mallikappale, jolloin se otettiin mittauksiin. Lopullisen, sarjavalmistukseen tarkoitetun C-aseman mittaukset ja maastokokeet suoritettiin, alkaen 30.9.1942. C-aseman hankinnan suoritus, (400 kpl), piti alkaa 18.11.1942, mutta lykkääntyi tehtaan arvion mukaan joulukuun lopulle. C-asemaa käytettiin Puolustusvoimissa aina 1960-luvulle. Puhe- ja sähkötyslähetin-vastaanotin, teho 1,8 W sähkötyksellä ja 1,5 W puheella. Lähetin on kaksiasteinen. Pääteasteessa on B-luokan anodijännitemodulointi. Kantama: sähkötys noin 25 km, puhe noin 15 km. (On päästy sähkötyksellä 300 km asti, ylikin). Vastaanotin on kytkennältään super, (kuusiputkinen). Taajuusalue, vastaanotin: 2950 - 6050 kj/s, (101,7 - 49,59 m), herkkyys noin 2 uV, lähetin: 3000 - 6000 kj/s, (100 - 50 m). Anodijännite 180 V, anodiparisto sisälsi 3 kpl P-4-60, (60 V) tai 2 kpl P-4-90, (90 V), paristoa, hehkuparit, 2x1,5 V, (P-4-7a), jotka uusina rinnan käytettyinä ja jännitteen alennuttua sarjaan kytkettyinä. Voitiin käyttää myös kampigeneraattoreita, VSGRKA tai VSGRKB, 210/3 V, 100 r/min, lisäksi vastaanottimen paristot 3/120 V. Putket 1,4 V paristoputkia. Lähetin: ohjain DL 21, (1950- luvun alussa putkeksi vaihdettiin 3V4, sillä saatiin lähete vakaammaksi) - pääteputki Tungsram DLL 21, (parempi kuin vastaava Philips) - modulaattori DLL 21. Vastaanotin: suurjaksovahvistusputki DF 22 - sekoitinputki DK 21 - välijaksovahvistusputki DF 22 – ilmaisin- ja ensimmäinen pj.vahvistusputki DBC 21 - A1-oskillaattori DF 22 ja päätevahvistusputki DF 22. Lähettimen hehkuvirta sähkötyksellä oli n. 0,25 A ja puheella n. 0,45 A. Anodi- ja suojahilavirrat puheella ja sähkötyksellä moduloinnista riippuen 35–60 mA. Mikrofonivirta n. 20 mA. Vastaanottimen hehkuvirta n. 0,30 A, anodi- ja suojahilavirrat puheella ja sähkötyksellä n. 8 mA. Antenni: 12 m:n kumipäällysteinen heittoantennijohdin tai vaihtoehtoisesti 2 x 12 m:n viiksiantenni. Vastapaino on 2 x 5 metrin pituinen. Kojeistolaatikkoon oli sijoitettuna lähetin ja vastaanotin – kuulopuhelin – irtokuulokkeet - sähkötysavain ja paristoliitäntäjohto. Paristo- ja tarvikelaatikossa olivat anodiparistot, 3 kpl - hehkuparit, 2 kpl - antennit, 11 m, 2 kpl - vastapainot, 2 x 5 m, 2 kpl - heittonarut keloineen, 2 kpl - heittopainot, 2 kpl - työkalupussi työkaluineen, (2 ruuvimeisseliä ja kahdet pihdit) - banaanihylsy ja varaputket, 7 kpl, (2 kpl DLL 21, 1 kpl DK 21, 2 kpl DF 22, 1 kpl DL 21, (alkuperäinen VRFK) ja 1 kpl DBC 21). Paino: koneistolaatikko 18,5 kg ja paristo- ja tarvikelaatikko 16,5 kg. Kampigeneraattori VSGRKA, ilman paristoja ja tarvikkeita: 18,5 kg. Valmistusmäärä 567 kpl.
