KYYNEL M12_VRHAH

KYYNEL M12_VRHAH

Valmistusvuosi 1943, s/n: M126/7

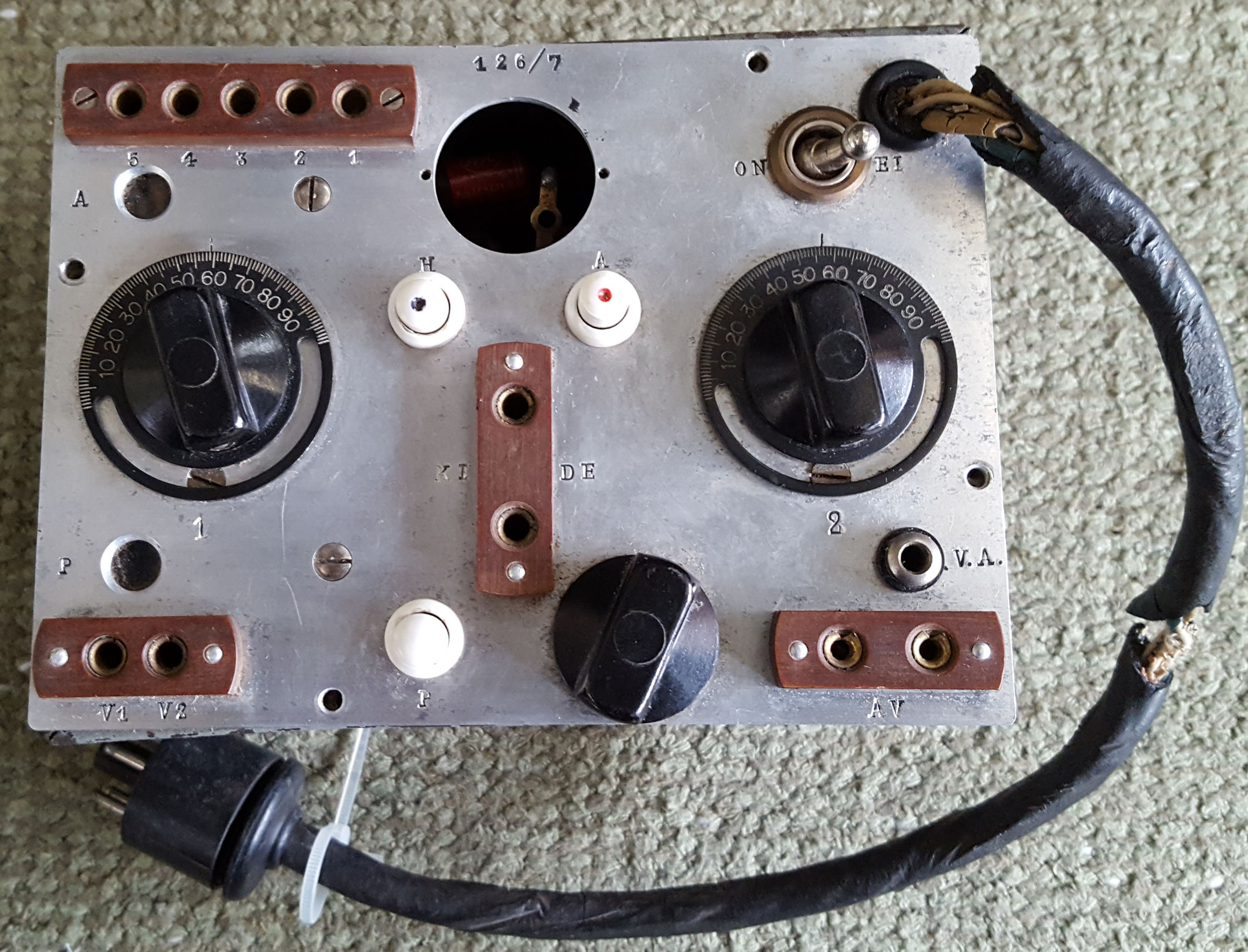

Malli M 12 oli lähetin, jossa oli EL2 -putki. Hehkujännite oli 6,3 V ja virta noin 0,2 A. Anodiparistona käytettiin kahta 120 V:n paristoa sarjaan kytkettynä, Antennia varten laitteen etuseinässä on useita ulostuloja, joten antennin pituutta ei ollut enää välttämätöntä muutella. Laite oli suunniteltu kidekäyttöiseksi, jota varten etuseinässä on pidin. Edellisistä malleista poiketen laitteessa on myös jännitemittari.

M12 kanssa käytettiin M7 vastaanotinta. Mallin M12 valmistusmäärästä ei ole tietoa. Todennäköisesti niitä valmistettiin varsin vähän, ehkä vain kymmenisen kappaletta.

Laitekokonaisuudelle valmistettiin vastaavaa, mutta pidempää pahvilaatikkoa kuin malleille M4/M7. Vastaanotin ja lähetin sijoitettiin laatikkoon vierekkäin. Ohuemman vastaanottimen päälle jäi jonkin verran tilaa myös varusteille. Paristot olivat eri pakkauksessa, josta jännite otettiin lähettimeen 6-pinnisellä liittimellä.

(Tiedot kopioitu Kouvolan Sotilasradiomuseon sivulta).
