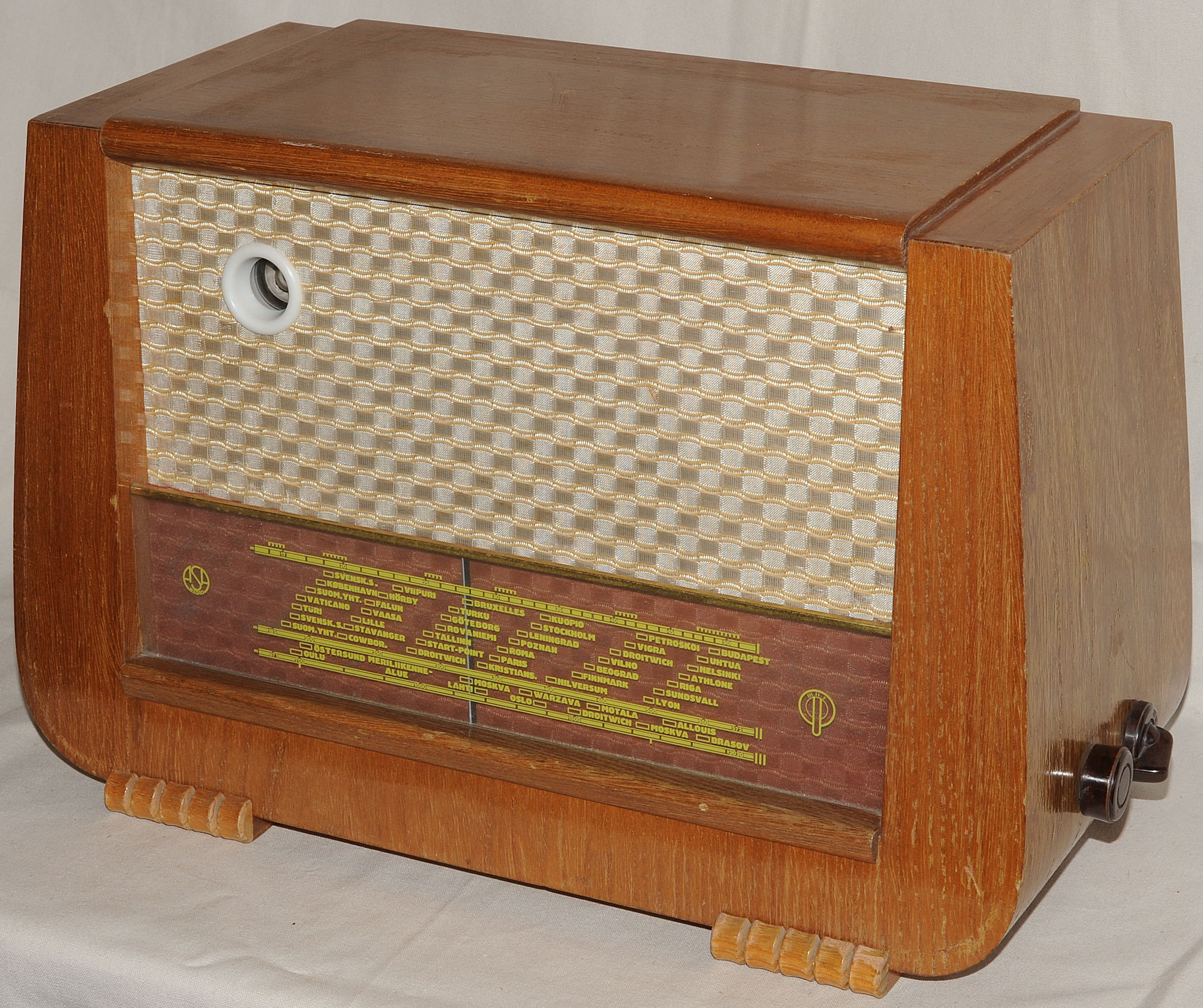

ASA 697

Valmistusvuosi 1950.

4 + 1 + 1- putkinen superheterodyne vaihtovirtavastaanotin. Jännitealue : 110-127-220, 250 V. Viritetyt piirit : 1 antennipiiri, 1 oskillaattoripiiri, 2 välijaksomuuntajaa, (4 piiriä). Aaltoalueet : 17-51 m, (18-5,9 MHz), 185-571 m, (1625-525 kHz), 671-2020 m, (477-148,5 kHz). 8 tuuman permanenttidynaminen kovapuhuja, H = 9000 Gaussia. Anoditeho : 9 W. Tehonkulutus noin 34 W. Automaattinen, hidastettu voimakkuudensäätö kahdella putkella. Putkitoimintoja : 9 kpl. Putket : Oskillaattori- ja sekoitusaste, ECH 41, välijaksovahvistinaste ja AVC, (automaattinen voimakkuussäätö), EAF 42, äänijaksovahvistinaste, ilmaisin, EAF42, pääteaste, EL41, näköviritysputki, EM4, tasasuuntaaja, AZ41. PM : 2-27.
