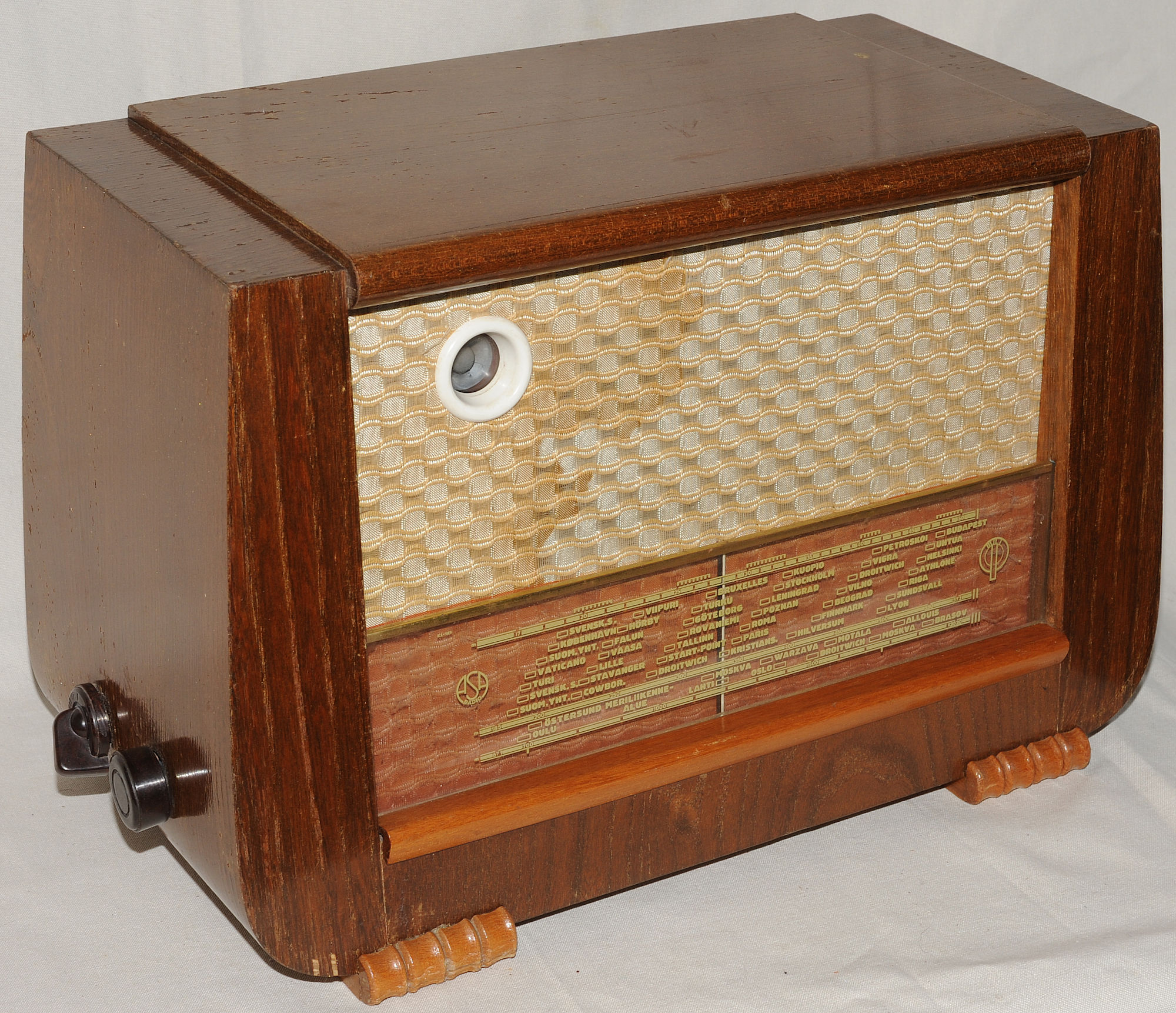

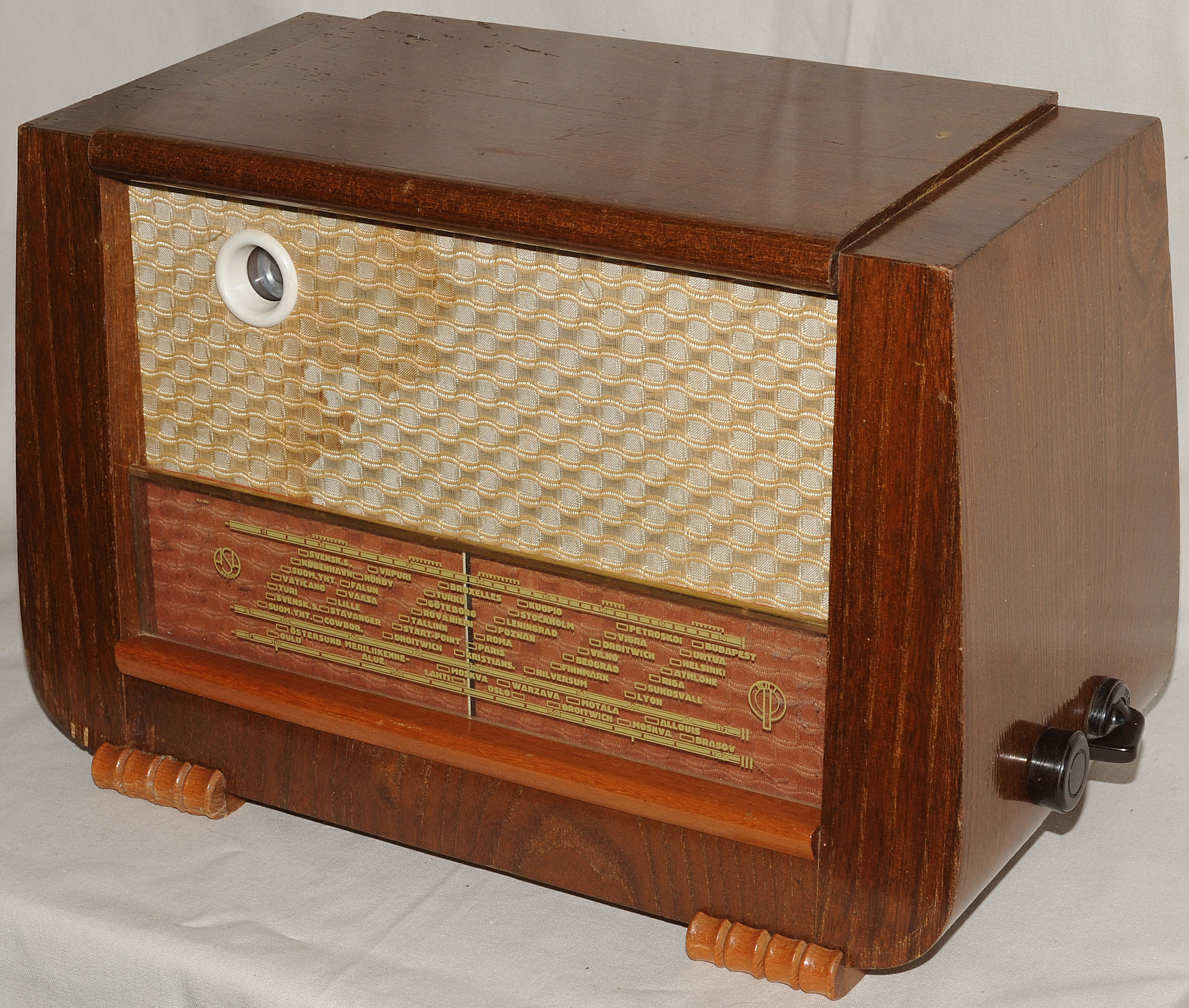

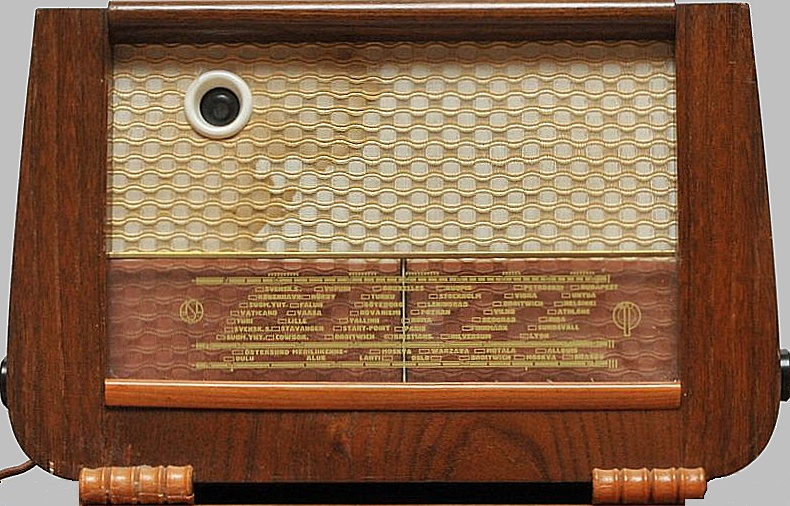

ASA 597

ASA 597

Valmistusvuosi 1950, s/n: 970601

4 + 1 + 1- putkinen superheterodyne vaihtovirtavastaanotin. Jännitealue: 110-127-220 V. Viritetyt piirit: 1 antennipiiri, 1 oskillaattoripiiri, 2 välijaksomuuntajaa, (4 piiriä). Aaltoalueet: 17-50 m, (18-6 MHz), 185-571 m, (1625-525 kHz), 671-2020 m, (477-148,5 kHz). 8 tuuman permanenttidynaminen kovapuhuja. Anoditeho: 9 W. Tehonkulutus noin 34 W. Automaattinen, hidastettu voimakkuudensäätö kahdella putkella. Putkitoimintoja: 9 kpl. Putket: Oskillaattori- ja sekoitusaste, ECH 41, välijaksovahvistinaste ja AVC, (automaattinen voimakkuussäätö), EAF 41, äänijaksovahvistinaste, ilmaisin, EAF41, pääteaste, EL41, näköviritysputki, EM4, tasasuuntaaja, AZ41. PM: 2-27.
