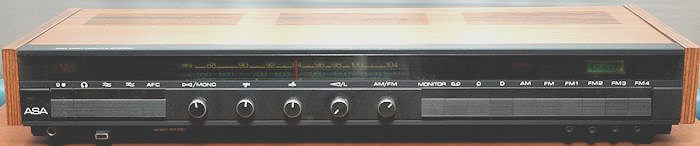

ASA 4000 QXL

Valmistusvuosi 1974.

Euroline- sarjan tehokkain stereovahvistin.

Ambiofoninen nelisointimahdollisuus, Quadro-Sound. Viritinvahvistin täyttää hifi- normin DIN 45.500. Vahvistimen musiikkiteho n. 2x60 W, jatkuva siniteho 2x40 W. Toistoalue 20-20000 Hz +- 1,5 dB. Tehokaistaleveys 20-30000 Hz. Harmoninen särö alle 0,5 % 1 kHz:n taajuudella nimellisteholla. Keskeismodulaatiosärö alle 1,5 %. AM- virittimen taajuusalue 540-1500 kHz. Viritettyjä etupiirejä 3 kpl, viritettyjä piirejä 7 kpl + keraaminen suodin. Suurtaajuusasteessa dual gate FET transistori. Herkkyys parempi kuin 10 mikrovolttia. FM- virittimen taajuusalue 87,5-104 MHz. Viritettyjä etupiirejä 4 kpl. Suurtaajuusasteessa dual gate FET transistori. Herkkyys parempi kuin 1,5 mikrovolttia kohinasuhteen ollessa 26 dB. 4 esiviritettävää ula- aseman pikavalintanäppäintä. Valaistut asteikot erikseen kullekin pikavalintanäppäimelle.  Ulan automaattinen hienoviritys, (AFC), joka haluttaessa poiskytkettävissä. Kohinasuodinnäppäin heikkokuntoisen äänilevyn aiheuttaman korkeaäänisen kohinan vaimentamiseksi.  Jyrinäsuodin levysoittimen tai äänilevyn aiheuttaman matalaäänisen jyrinän vaimentamiseksi. Stereoilmaisin FCC- normin mukainen ja rakennettu IC- mikropiirillä ilman keloja vaihelukittua vahvistinketjua käyttäen.  Kanavaerottelu parempi kuin 25 dB. Stereolähetystä osoittava, automaattisesti syttyvä merkkivalo. Stereo/mono- näppäin yhdistettynä kanavien tasaussäätimeen.  Kanavatasaussäätimen säätöalue 10 dB. Äänenvoimakkuussäätimeen on yhdistetty lineaarinäppäin, jolla fysiologinen toisto saadaan suoraviivaiseksi (Loudness-kytkin). 5- asentoinen liukusäätö ambiofonisia lisäkaiuttimia varten. Basso ja diskantti erikseen säädettävissä nollatason ylä- ja alapuolelle. Bassosäädin +- 14 dB/40 Hz. Diskanttisäädin +- 12 dB/10 kHz. Ohjelmalähdenäppäimet AM- ja FM- alueita, levysoitinta, mikrofonia ja nauhuria varten sekä monitorinäppäin. AM- ja FM- alueilla jatkuva viritys ja kummallekin erilliset valaistut asteikot. Kahdet kaiutinliitännät, joista toiset ambiofonisia lisäkaiuttimia varten. Kaiutinliitäntäimpedanssi 4 ohmia.  Kuulokeliitäntä vahvistimen etuosassa, liitäntäimpedanssi  8-2000 ohmia. Painonäppäin kaiuttimien erottamiseksi. Kaksi DIN- normin mukaista levysoitinliitäntää. High, korkeaohmisia äänirasioita, (kide- tai keraamisia) varten, Low, matalaohmisia äänirasioita, (magneettisia- tai dynaamisia) varten. Nauhuriliitäntä DIN- normin mukaisia nauhureita varten. Mikrofoniliitäntä matalaohmisia dynaamisia mikrofoneja varten (mono).  Antennin sisääntuloimpedanssi 60 ohmia. Puolijohteita yhteensä 58 kpl, joista 41 transistoria, 6 IC- mikropiiriä ja 9 diodia ja tasasuuntaajia 2 kpl. Keraamisia suotimia 2 kpl. Käyttöjännite 220 V/50 Hz. Verkkovirtaa osoittava merkkivalo. Kotelo pähkinää tai palisaderia, etuosa mattamusta. Leveys 596 mm, korkeus 95 mm, syvyys 262 mm.
