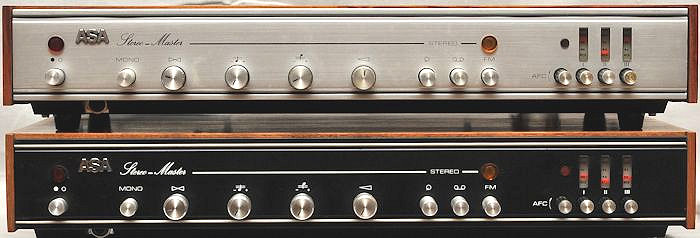

ASA 3199 HiFi Stereomaster

Valmistusvuosi 1970.

Täystransistorinen ASA- HiFi Stereomaster ULA- vastaanotin. 30 kpl transistoria. Käyttöjännite : 220 V/50 Hz. Tehontarve noin 40 W suurimmalla lähtöteholla. Vahvistimet : Musiikkiteho 2 x 12 W. Jatkuva siniteho : 2 x 8 W, särö alle 1 % taajuusalueella 40-12500 Hz. Toistoalue : 40-20000 Hz, +- 1,5 dB. Raudattomat vuorovaihepääteasteet, kytkettynä suoraan kaiuttimiin kapasitiivisesti. Viritin : Aaltoalue: 87,5-104 MHz. 12 kpl viritettyjä piirejä. Herkkyys parempi kuin 2 uV, kohinasuhteella 26 dB. Liitännät : Levysoitinliitäntä kide- ja keraamiselle äänirasialle. Impedanssi 470 kohm, herkkyys 80 mV ja suurin sallittu sisäänmenojännite 1,2 V. Levysoitinliitäntä magneettisia- ja dynaamisia äänirasioita varten. Impedanssi 47 kohm, herkkyys 5 mV, suurin sallittu sisäänmenojännite 70 mV. Nauhuriliitäntä DIN- normin mukaisia nauhureita varten. Impedanssi 500 kohm, herkkyys 260 mV, suurin sisäänmenojännite 3,8 V. Kaiutinliitäntä 4-8 ohmia. Kuulokeliitäntä, jota käytettäessä kytkeytyvät kaiuttimet automaattisesti pois toiminnasta. Diodit : 6 x BB 104, 3 x BA 114, 4 x AA 119, 1N711A, 1N713A, 1Z12T10. Transistorit : BF 200, 2 x BF 195, 4 x BF 184, 6 x BC 148, 4 x BC 149, 3 x BC 107, 3 x AC 128, 2 x AD 161, 2 x AD 162, BC 179, AC 126, AD 149.
