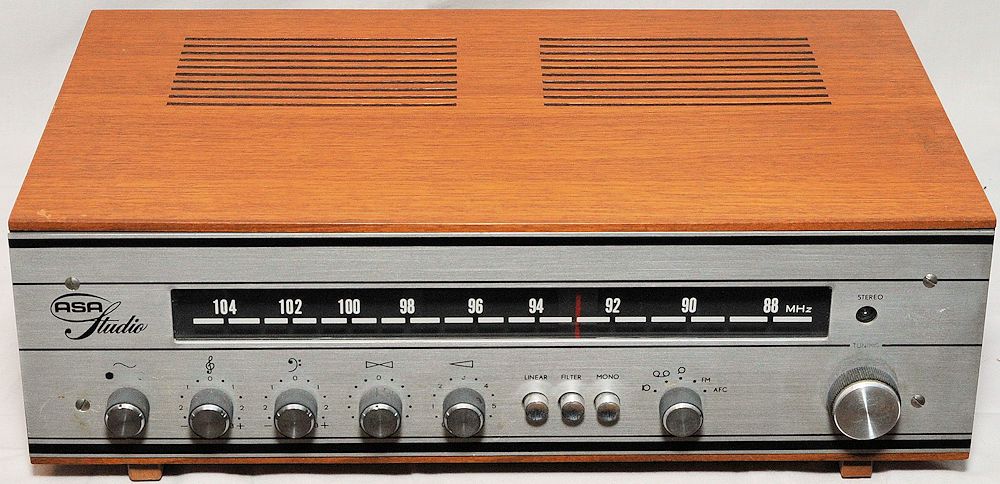

ASA 2993 Studio HiFi Stereo

Valmistusvuosi 1967

ASA STUDIO HiFi Stereo-Master. Viritin : Taajuusalue : 87,5-104 MHz. Viritettyjä piirejä 9 kpl. Herkkyys parempi kuin 1,5 uV kohinasuhteen ollessa 26 db jaksolukupoikkeama 22,5 kHz. Viritin on varustettu poiskytkettävällä automaattisella hienovirityksellä. Stereoilmaisin : Toimii matriisiperiaatteella. Automaattinen stereo/monokytkin. Stereonäyttö hohtolampulla. Kanavaerottelu parempi kuin 35 db. Tehovahvistimet : Lähtöteho suurempi kuin 15 W molemmissa kanavissa. Musiikkiteho 20 W. Harmooninen särö alle 1 % (taajuksilla 60-10000 Hz). Toisto suoraviivainen alueella 30-25000 Hz +- 1,5 db. Säätimet : Voimakkuuden säätö fysiologisesti korjattu. Korjaus poiskytkettävissä. Bassosäädin : + 15 db, -15 db (40 Hz). Diskanttisäädin : + 8 db, -10 db (10 kHz). Suodin : Äänirasian neulakohinan vaimentamiseksi. Virtalähde : 220 V, 50 Hz. Tasavirtalähde vakavoitu kolmella transistorilla ja yhdellä zenerdiodilla. Puolijohteet : 29 transistoria : AF 106, 4 x AF 121, 4 x AC 126, 10 x BC 153, 2 x AC 127, 2 x AC 132, AC 128, 5 x AD 149. 15 diodia : 4 x AA 119, 6 x OA 95, 2 x BA 114, BA 102, 1N713A, 1,4St1. 2 kpl tasasuuntaajaa, B30C250, B40C2200. Liitännät : Kaiuttimien liitäntäimpedanssi on 5-8 ohmia. Mikrofonikosketin : Matalaohminen dynaaminen mikrofoni, (mono). Sisäänmenoimpedanssi 680 ohmia, herkkyys täyttä ulostulotehoa varten 460 uV ja suurin sallittu jännite 5 mV, muuten vahvistin yliohjautuu ja synty säröä. Levysoitinliitännät : High- liitäntä on tarkoitettu korkeaohmisia, (kide, tai keraamisia), äänirasioita varten. Sisäänmenoimpedanssi on 320 kohmia ja herkkyys 100 mV. Suurin sallittu sisäänmenojännite on 1,1 V. Low- liitäntä on matalaohmisille äänirasioille. Sisäänmenoimpedanssi on 2,8 kohmia ja herkkyys 1,1 mV. Suurin sallittu sisäänmenojännite on 12 mV. Magnetofoniliitäntä : Sama kosketin toimii sekä sisään- että ulossoitoa varten. Magnetofonikäytössä on vahvistimen sisäänmenoimpedanssi 300 kohmia, sekä herkkyys 220 mV. Suurin sallittu sisäänmenojännite on 2 V. Vahvistin on suunniteltu käytettäväksi saksalaisten DIN- normien mukaisten magnetofonien yhteydessä.
