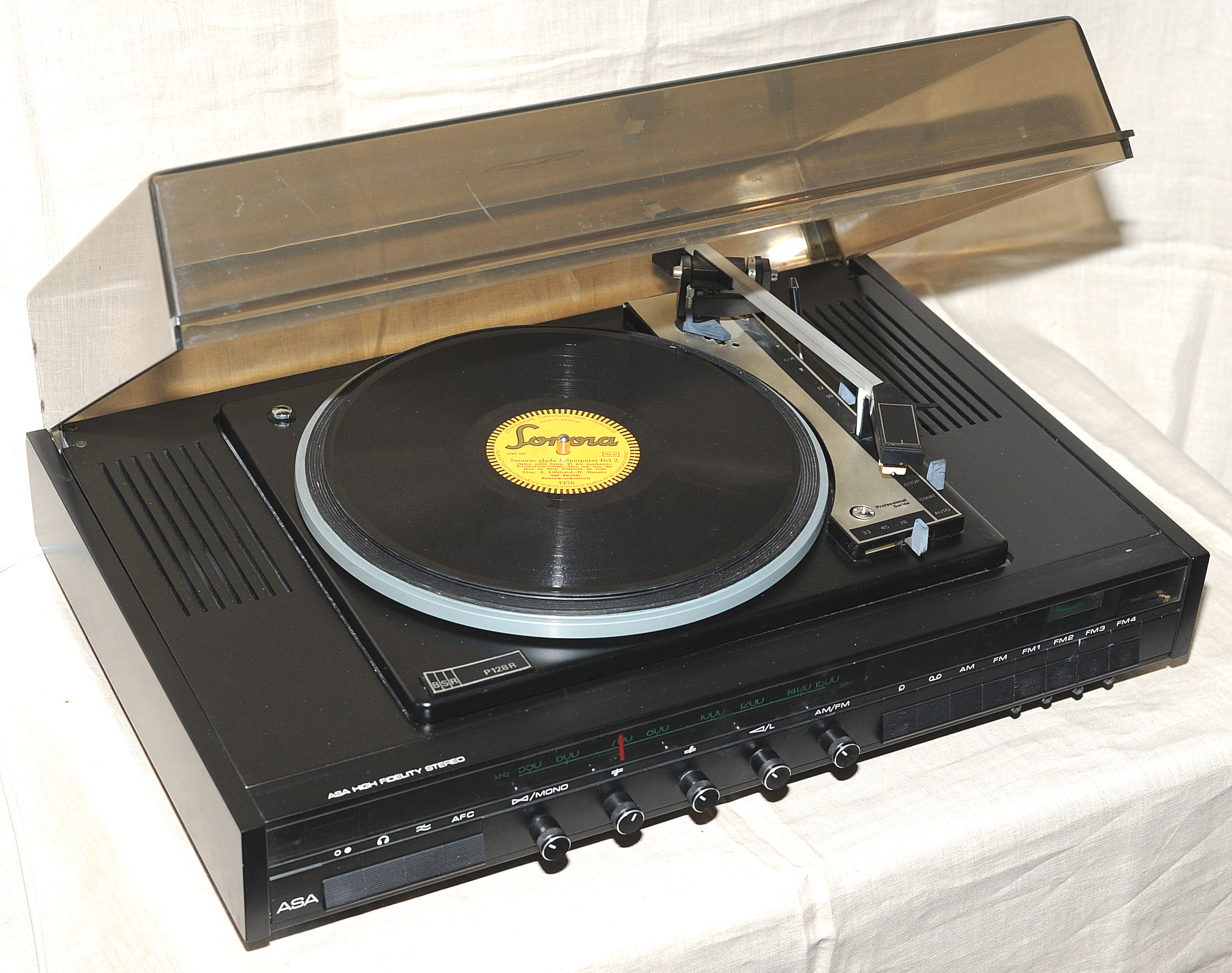

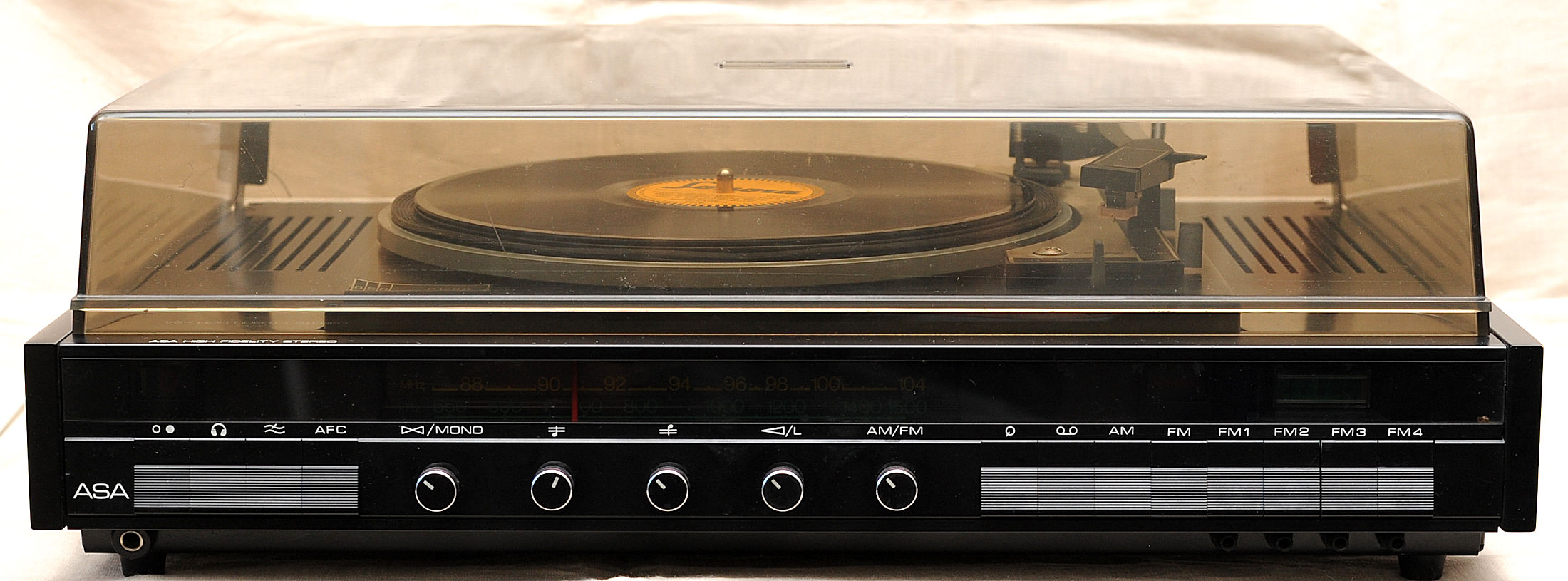

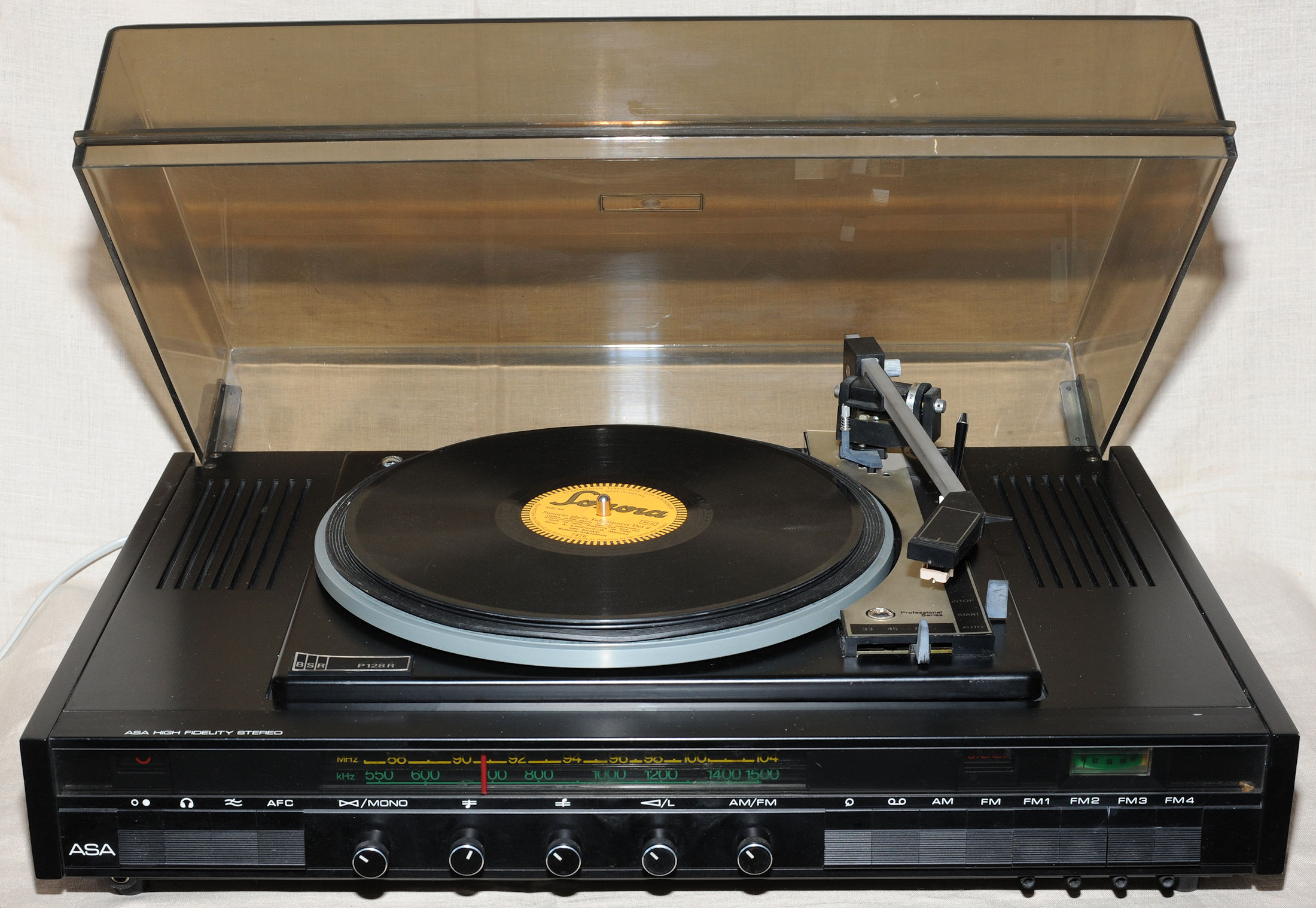

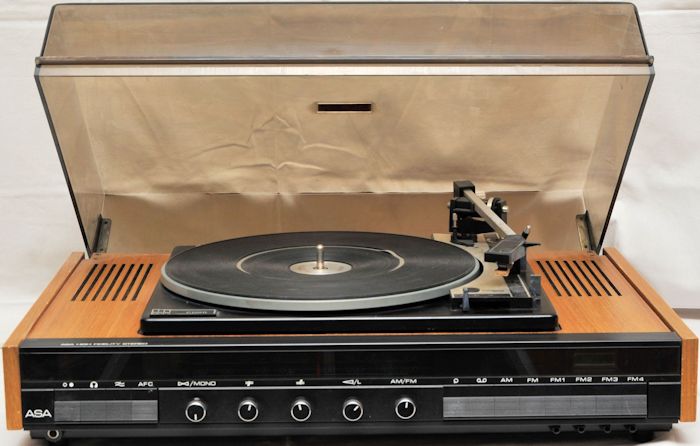

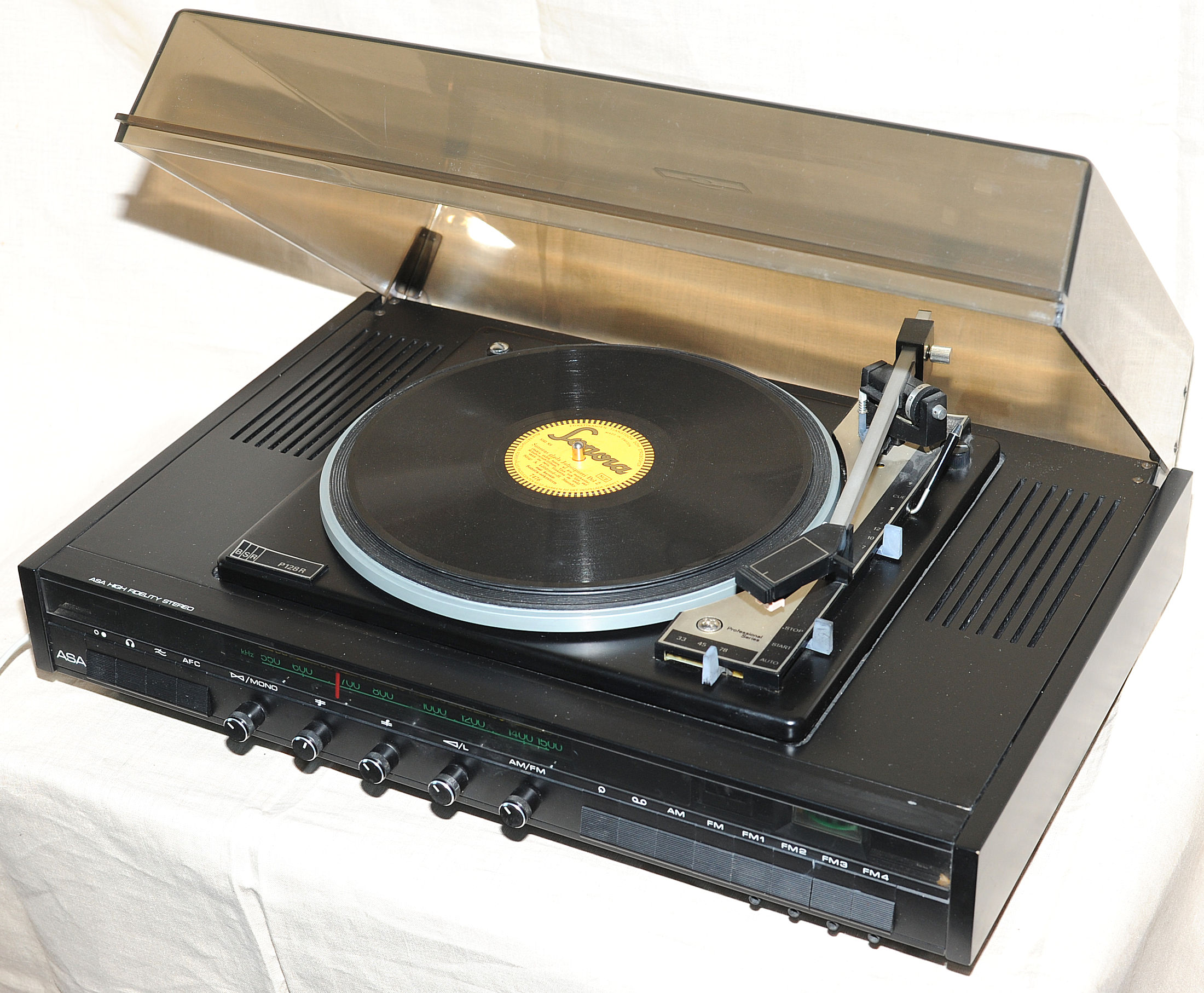

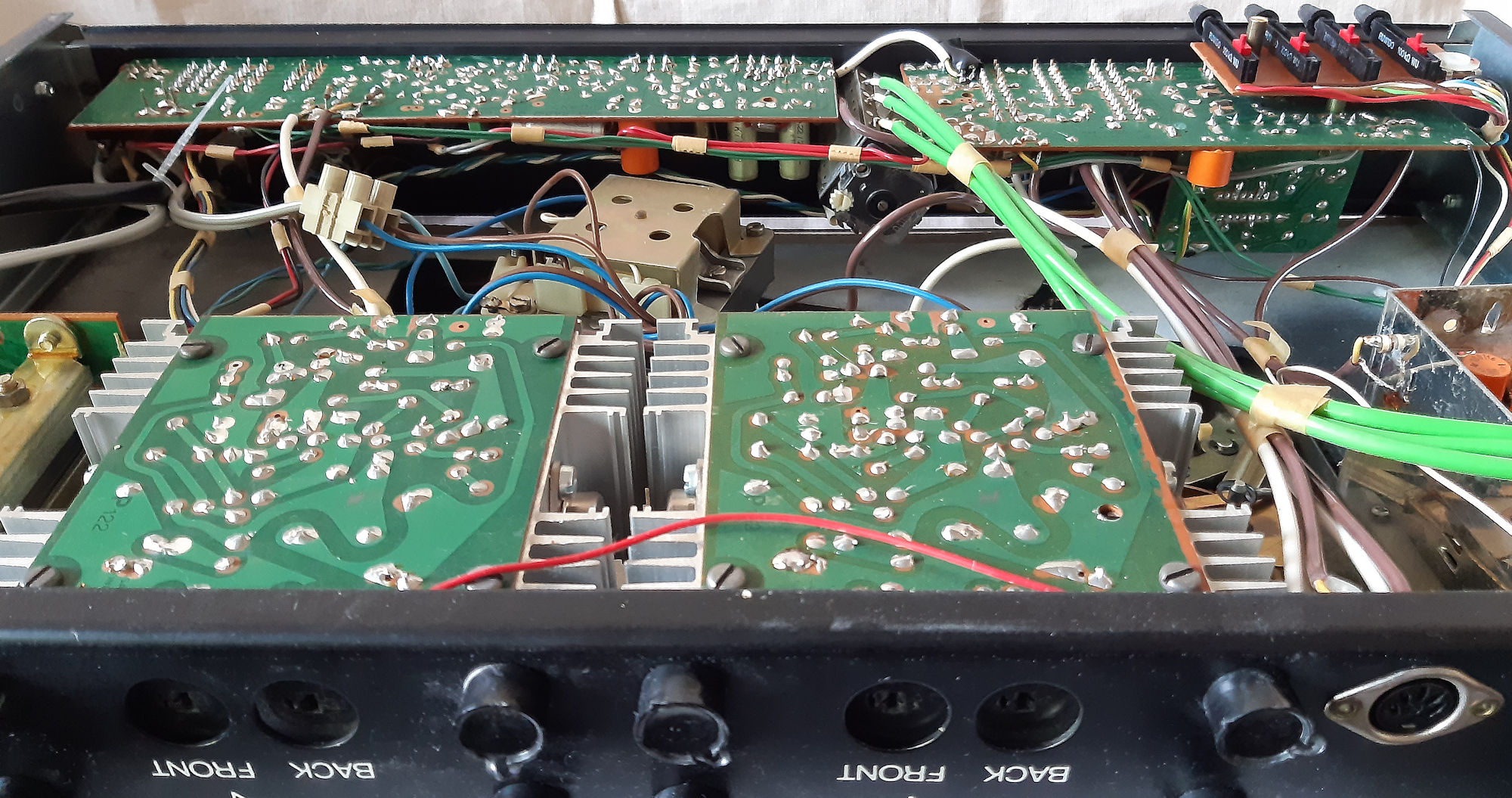

ASA 2200 Q

Valmistusvuosi 1974

Katso mallit ASA 2000Q, ASA 2201Q

Sama malli tekniikaltaan kuin malli 2201. Ambiofoninen nelisointimahdollisuus, Quadro-Sound. Viritinvahvistin täyttää hifi- normin DIN 45.500. Vahvistimen jatkuva siniteho 2x20 W, musiikkiteho n. 2x32 W. Toistoalue 20...20000 Hz +- 1,5 dB. Harmoninen särö nimellisteholla alle 0,5 %/1 kHz. Tehokaistaleveys 20...20000 Hz. Keskeismodulaatiosärö alle 1,5 %. AM- virittimen taajuusalue 540...1500 kHz. Viritettyjä etupiirejä 3 kpl, viritetyjä piirejä 7 kpl + keraaminen suodin. Suurtaajuusasteessa dual gate FET transistori. Herkkyys parempi kuin 10 mikrovolttia. FM- virittimen taajuusalue 87,5...104 MHz. Viritettyjä etupiirejä 4 kpl. Suurtaajuusasteessa dual gate FET transistori. Herkkyys parempi kuin 1,5 mikrovolttia kohinasuhteen ollessa 26 dB. Stereoilmaisin FCC- normin mukainen ja tehty IC- mikropiirillä ilman keloja vaihelukittua vahvistinketjua käyttäen. Kanavaerottelu parempi kuin 25 dB. Stereolähetystä osoittava automaattisesti syttyvä merkkivaloteksti. Stereo/mono- näppäin yhdistettynä kanavien tasaussäätimeen. Kanavatasaussäätimen säätöalue 10 dB. Äänenvoimakkuussäätimeen on yhdistetty lineaarinäppäin, jolla fysiologinen toisto saadaan suoraviivaiseksi (Loudness- kytkentä). Basso ja diskantti erikseen säädettävissä 0- tason ylä- ja alapuolelle : Bassosäädin +15 dB...-15 dB (40 Hz), diskanttisäädin +13 dB...-13 dB (10 kHz). Ohjelmavalintanäppäimet Am- ja FM- alueita, levysoitinta ja nauhuria varten. AM- ja FM- alueilla jatkuva viritys ja kummallekin erilliset valaistut asteikot. Neljä esiviritettävää ulan pikavalintanäppäintä, joille oma valaistu mittariasteikko. Ulan automaattinen hienoviritys, joka haluttaessa poiskytkettävissä. Kohinasuodinnäppäin heikkokuntoisen äänilevyn aiheuttaman korkeaäänisen kohinan vaimentamiseksi. Kahdet kaiutinliitännät, joista toiset ambiofonisia lisäkaiuttimia varten. Kaiutinliitäntäimpedanssi 4 ohmia. Kuulokeliitäntä vahvistimen etuosassa, impedanssi 8...2000 ohmia. Painonäppäin kaiutin/kuulokekytkentää varten. Nauhuriliitäntä DIN- normin mukaisia kasetti- tai kelanauhureita varten. Antennin sisääntuloimpedanssi 60 ohmia. Käyttöjännite 220 V/50 Hz. Verkkovirtaa osoittava merkkivalo. Puolijohteita yhteensä 41 kpl, joista transistoreja 28, IC- mikropiirejä 6 ja diodeja 7 kpl. Stereolevysoittimena BSR P128R. Levysoittimen himmeä akryylikansi kitkasaranoitu. Kotelo joko pähkinää tai palisanderia ja myös musta tai valkoinen, etuosa kaikissa mattamusta. Leveys 536 mm, korkeus kansineen 175 mm ja syvyys 353 mm.
