ASA 1196 TM

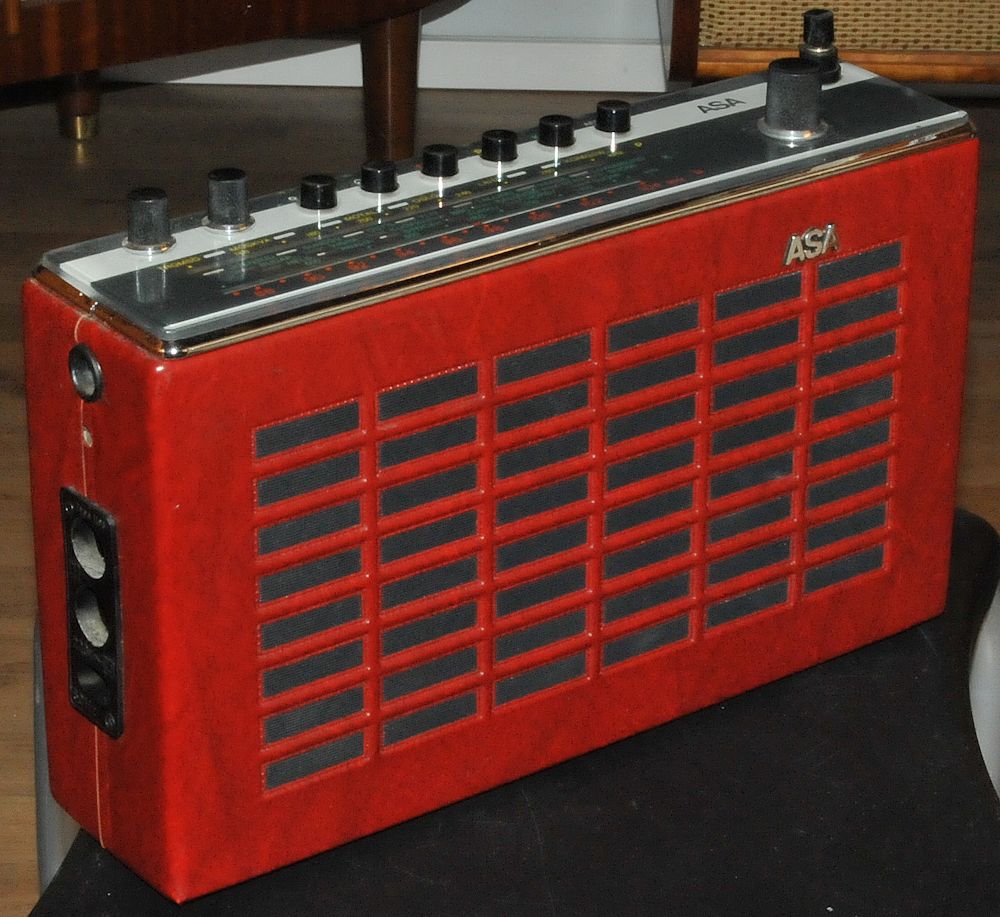

ASA 1196 TM Matka-automatic

Valmistusvuosi 1969, s/n: 11963928_ylin, 119621472_pu, 119612714_mu, 119614885_si

11- transistorinen verkko/paristokäyttöinen matkaradiovastaanotin. Tehonkulutus riippuu käytetystä äänenvoimakkuudesta. Lepovirta AM- alueella 20 mA, FM- alueella n. 24 mA. Virtalähde: 6 kpl 1,5 V:n sauvapareja, tai 220 V:n verkkojännite. Verkkoliitosjohto vakiona. Aaltoalueet: ULA: 87,5-104 MHz, AM: P: 150-290 kHz, K: 515-1550 kHz. Välitaajuusasteita: 3 kpl, viritettäviä piirejä: 15 kpl. 1 kpl Piitasasuuntaaja. Diodit, 7 kpl: 3 kpl Germaniumdiodi, AA 119, Piidiodi, BA 102, BA 103, Seleenidiodi 2,1St2, Zenerdiodi, 1N713A. Transistorit: 3 x BF 185, 3 x BF 184, BC 108, BC 158, AC 128/01, AC 187/01, AC 188/01. Ulostuloteho: 2 W. Kaiutinliitäntä: 3-5 ohmia.

(Kuka taiteilija lie maalannut alimman, sinisen radion? Malleja on tietojen mukaan tehty vain mustana ja punaisena. Sininen radio on niin siisti, että otimme sen kuviin mukaan).
