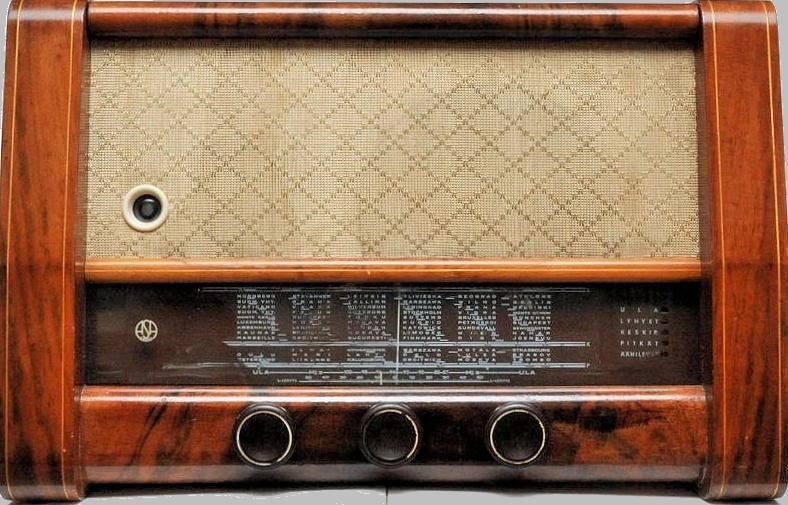

ASA 116



ASA 116

Valmistusvuosi 1954, s/n: 1158944

Kaksoissuper, = (ASA 115). Levysoitin-Radio. Aaltoalueet: AM : I 16.7-51 m, eli 18-5.9 Mj/s, II 185-583 m, eli 1625-515 kj/s, III 675-2060 m, eli 445-146 kj/s. ULA-FM: 3-3.43 m, eli 100-87.5 Mj/s. Kytkentä: Sekä AM, että ULA-FM kytketty superheterodyneksi. Välijaksoluku AM: 485 kj/s, ULA-FM 10.7 Mj/s. Virtalaji: Vaihtovirta, 50 j/s. Verkkojännitteet: 110, 127, 220 ja 250 V. Tehonkulutus: 58 W. Viritetyt piirit: AM: 1 antennipiiri, 1 oskillaattoripiiri, 2 välijaksomuuntajaa (4piiriä), 1 estepiiri AM välijaksoluvulla. ULA-FM: 1 antennipiiri, 2 suurjaksopiiriä, 1 oskillaattoripiiri, 2 välijaksomuuntajaa (4piiriä), 2 ilmaisinpiiriä. Putkilukumäärä 9 kpl. Putkitoimintoja: AM: 9 kpl, ULA-FM: 11 kpl. Putket: ECH 81, EF 85, EF 80, EABC 80, EAF 42, EC 92, EL 41, AZ 41, EM 34. Anoditeho 9 W. 2 kpl kovapuhujaa, joista toinen, (10"), matalia ja toinen, (4"), korkeita ääniä varten. Verkkoliitännässä suurjaksosuodatuselimet kuristimineen ja kondensaattoreineen. AM:lla automaattinen, hidastettu voimakkuussäätö kahdella putkella. Saman tehtävän ULA-FM:lla hoitaa rajoittajaputki EF 85 sekä suhdeilmaisin EABC 80. LEVYSOITIN: Perpetuum-Ebner. Kierrosnopeudet 78, 45 ja 331/3 kierrosta minuutissa. Kideäänirasia 2 safiirikärjellä. Automaattinen katkaisija. PM 2-27.
