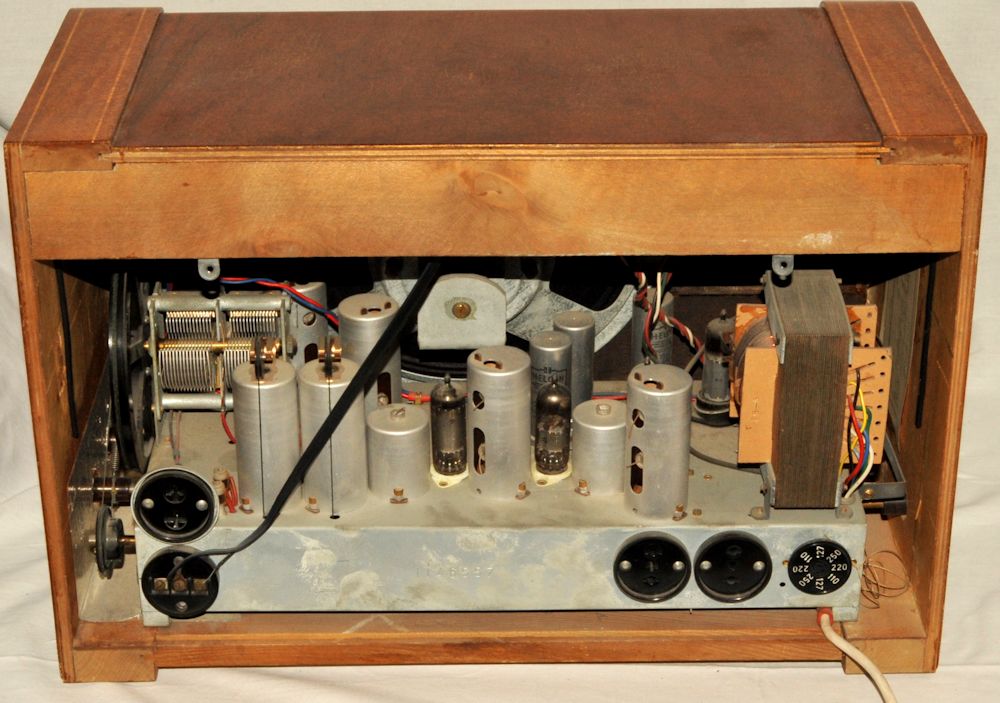

ASA 114

Valmistusvuosi 1953, s/n : 1146557

6+1+1- putkinen superheterodyne vaihtovirtavastaanotin. Verkkojännitteet : 110-127-220-250 V. Aaltoalueet : AM I : 16.7-51 m, AM II : 185-583 m, AM III : 667-2076 m, ULA : 3-3.43 m. Viritetyt piirit : ULA-FM : 1 antennipiiri, 1 suurjaksopiiri, 1 oskillaattoripiiri, 2 välijaksomuuntajaa, (4piiriä), 2 ilmaisinpiiriä, 2 estepiiriä ULA-FM välijaksoluvulle, AM : 1 antennipiiri, 1 oskillaattoripiiri, 2 välijaksomuuntajaa, (4piiriä), 1 estepiiri AM- välijaksoluvulla.  Putkitoimintoja : ULA-FM : 10 kpl, AM : 9 kpl. Putket : ECH 81, EF 85, EAF 42, EABC 80, EC 92, EL 41, EM 34, AZ 41. Anoditeho : 9 W. 10 tuuman permanenttidynaaminen kovapuhuja. PM : 2-27.

Tehonkulutus : 58 W
