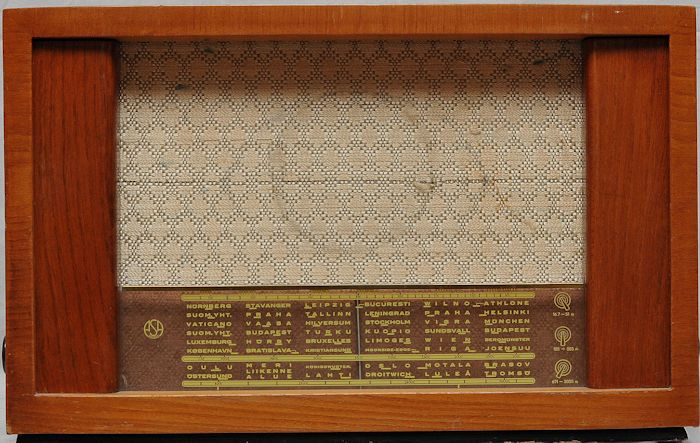

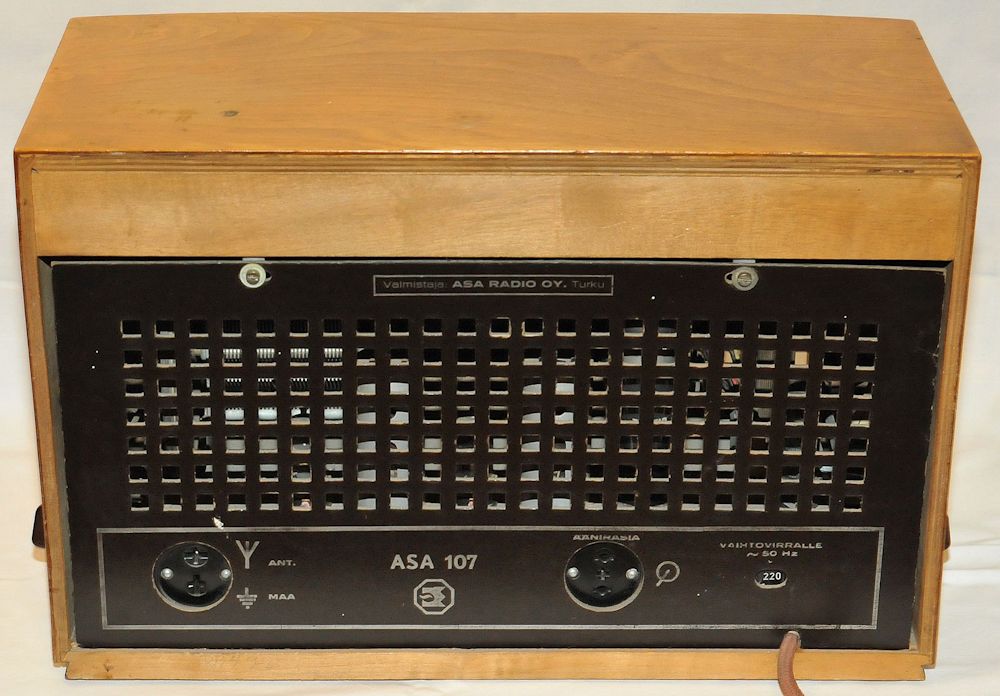

ASA 107

ASA 107

Valmistusvuosi 1952, s/n: 070538

3 + 1- putkinen superheterodyne vaihtovirtavastaanotin. Jännitealue: 110 V, 127 V, 220, 250 V, 50 j/s. Tehonkulutus: 35 W. Aaltoalueet: 17-51 m, 185-583 m, 671-2055 m. Viritetyt piirit: 1 antennipiiri, 1 oskillaattoripiiri, 2 välijaksomuuntajaa, (4piiriä). Putkitoimintoja: 8 kpl. Putket: Oskillaattori- ja sekoitusaste, ECH 42, välijaksovahvistinaste, AVC, (automaattinen voimakkuussäätö) ja ilmaisin, EAF 42, äänijakso- ja päätevahvistinaste, ECL 11, tasasuuntaaja AZ 41. Anoditeho: 9 W. Permanenttidynaminen kovapuhuja, H = 9000 Gaussia. Automaattinen, hidastettu voimakkuudensäätö kahdella putkella. PM 2-27.
