ASA 101 U



















ASA 101 U

 Valmistusvuosi 1951, s/n: 011425

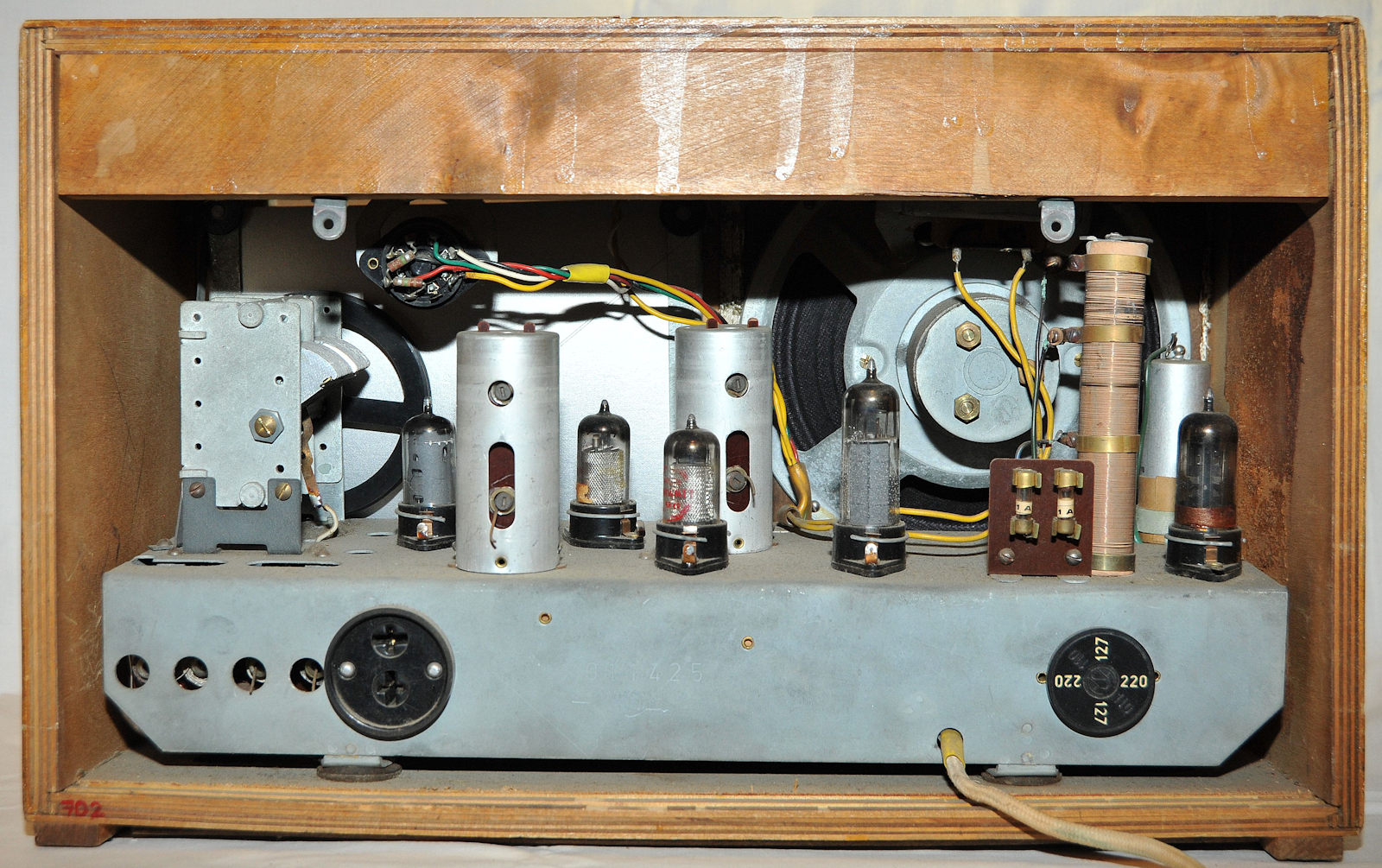

4 + 1-putkinen superheterodyne yleisvirtavastaanotin. Virtalaji: tasa- ja vaihtovirta. Jännitealue: 110, 127, 220 V. Tehonkulutus: 127 V: n jännitteellä 31 W, 220 V: lla 52 W. Aaltoalue: 17-51 m, (18-5,9 MHz), 185-571 m, (1625-525 kHz), 667-2013 m, (450-149 kHz). Viritetyt piirit: 1 antennipiiri, 1 oskillaattoripiiri, 2 välijaksomuuntajaa, (4 piiriä). Putkitoimintoja: 8 kpl. Anoditeho: 9 W. 8 tuuman permanenttidynaminen kovapuhuja, H = 9000 Gaussia. Automaattinen hidastettu voimakkuussäätö kahdella putkella. Putket: Oskillaattori- ja sekoitusaste, UCH 41, Välijaksovahvistinaste ja AVC, (automaattinen voimakkuussäätö), UAF 41 tai UAF 42, Äänijaksovahvistinaste ja ilmaisin, UAF 41 tai UAF 42, Päätevahvistinaste, UL 41, Tasasuuntaaja, UY 41. PM: 2-30.

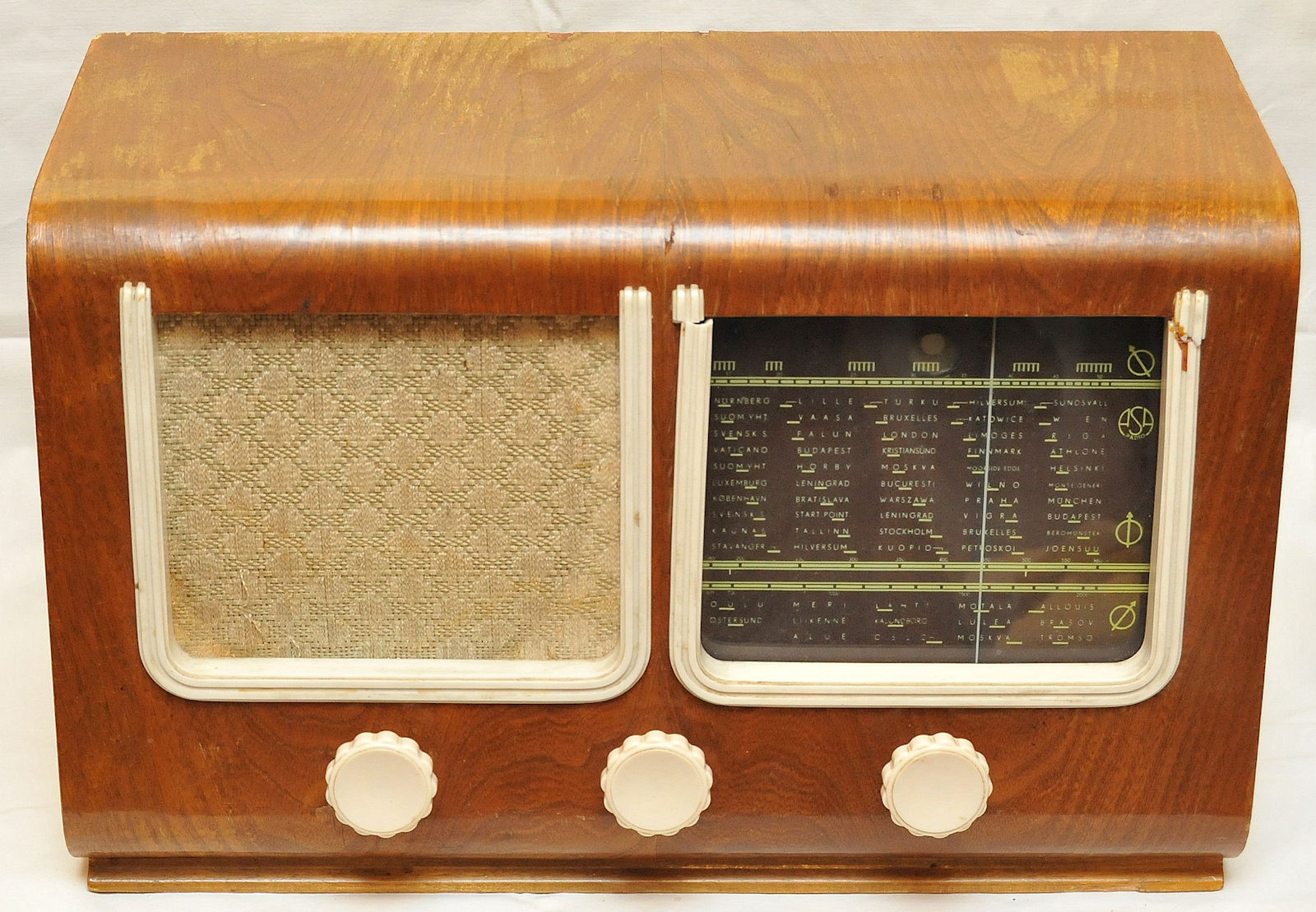

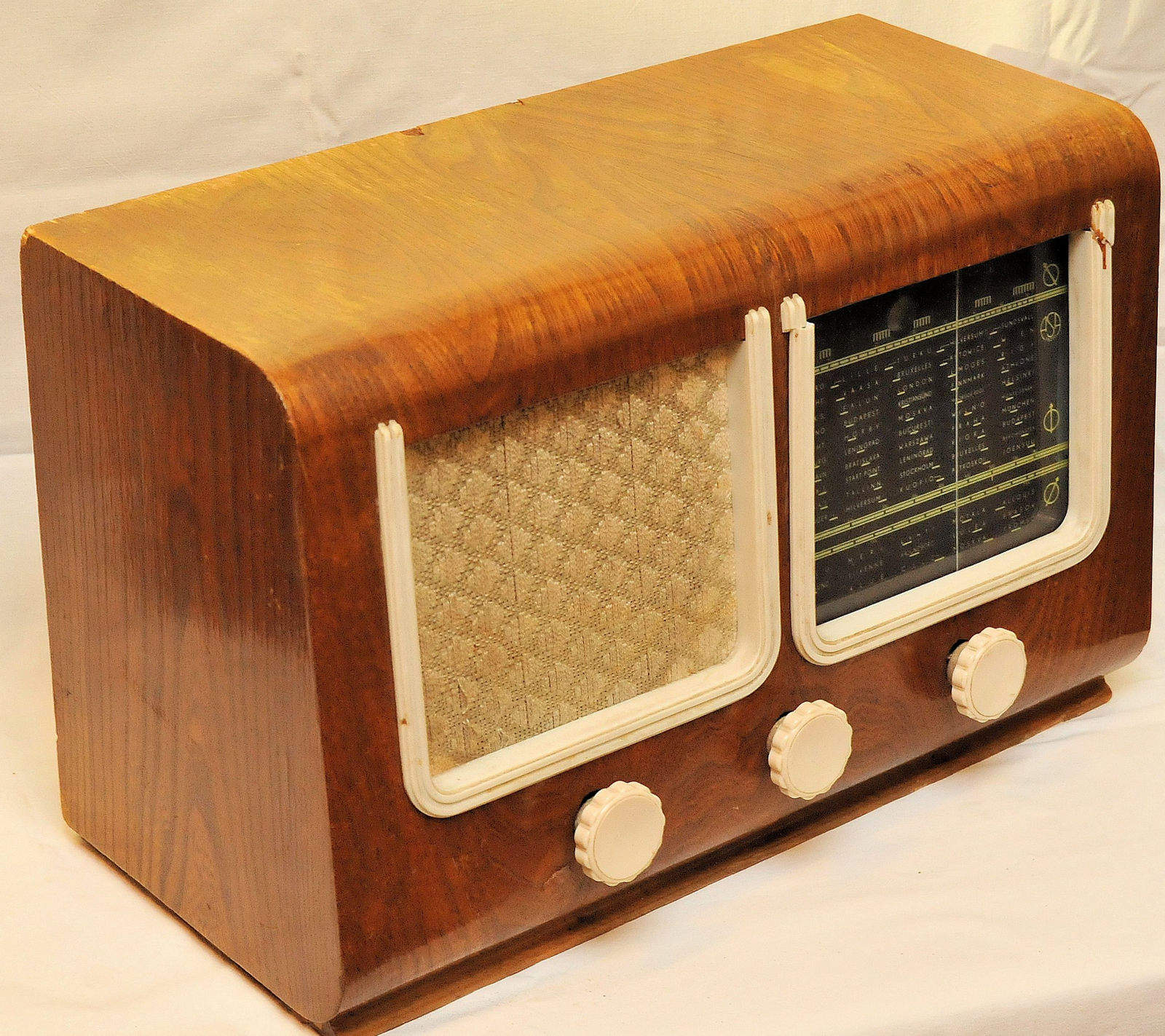

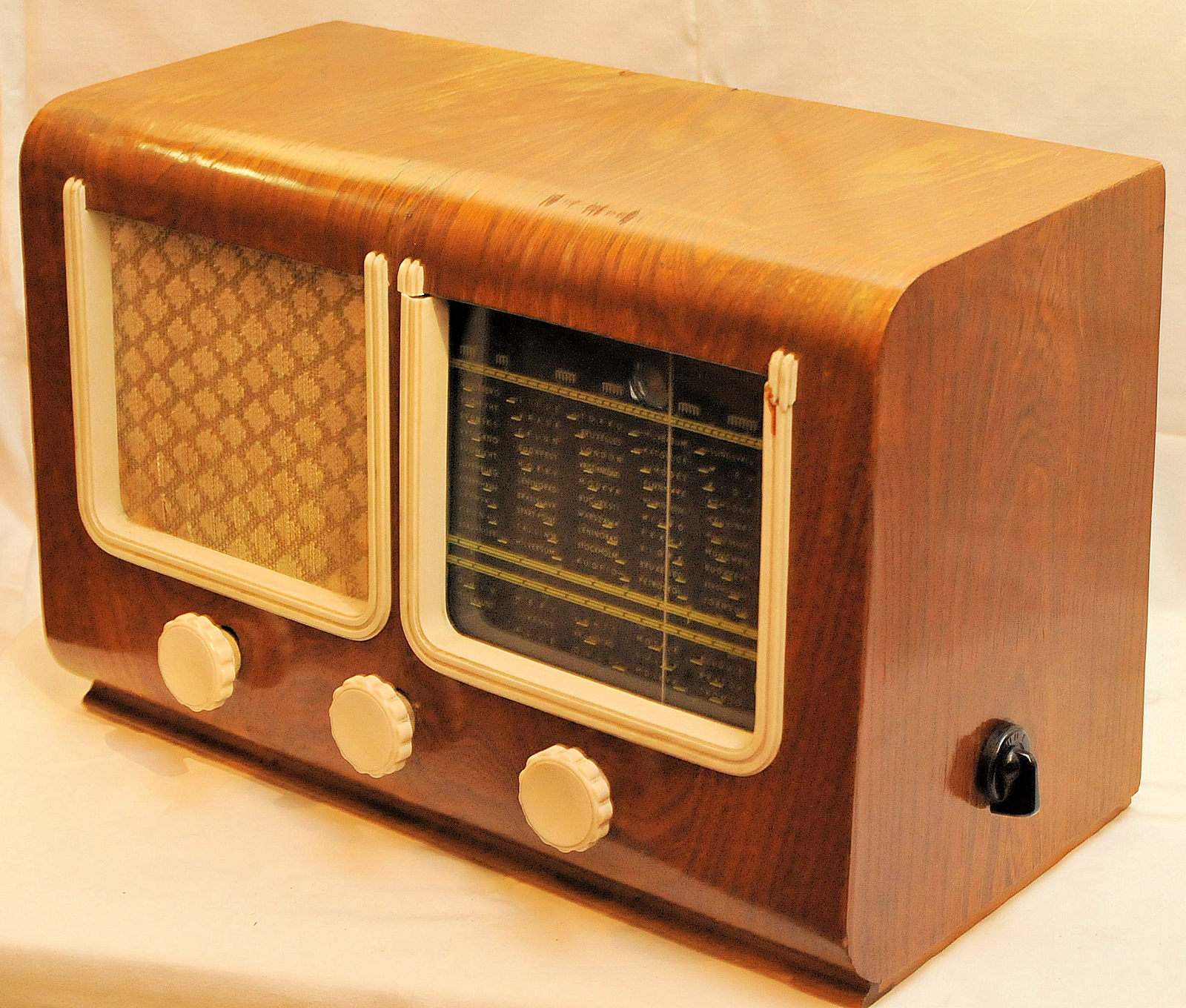

Radiota on valmistettu sekä puu- että bakeliittikotelolla.
