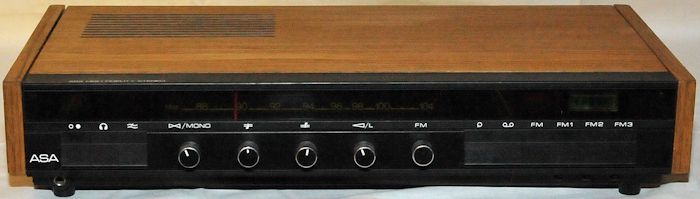

ASA 1000 Q

Valmistusvuosi 1974

2 x 20 W stereovahvistin, ularadio. Voidaan käyttää myös nelipistestereona Quadro-Sound kytkennän ansiosta. Viritinvahvistin täyttää hifi- normin DIN 45.500. Vahvistimen jatkuva siniteho 2x12 W. Harmoninen särö nimellisteholla alle 0.5 %/1 kHz. Tehokaistaleveys 20...25000 Hz. Keskeismodulaatiosärö alle 1,5 %. FM virittimen taajuusalue on 87,5-104 MHz. Viritettyjä etupiirejä on 4 kpl. Suurtaajuusasteessa dual gate FET transistori. Herkkyys parempi kuin 1,5 mikrovolttia kohinasuhteen ollessa 26 dB. Stereoilmaisin FCC- normin mukainen ja tehty IC- mikropiirillä ilman keloja vaihelukittua vahvistinketjua käyttäen. Kanavaerottelu parempi kuin 25 dB. Stereolähetystä osoittava automaattisesti syttyvä merkkivaloteksti. Stereo/mono- näppäin yhdistettynä kanavien tasaussäätimeen. Kanavatasaussäätimen säätöalue 10 dB. Äänenvoimakkuussäätimeen on yhdistetty lineaarinäppäin, jolla fysiologinen toisto saadaan suoraviivaiseksi (Loudness-kytkentä).Basso ja diskantti erikseen säädettävissä 0- tason ylä- ja alapuolelle : Bassosäädin + 15 dB...-15 dB (40 Hz), diskanttisäädin +13...-13 dB (10 kHz). Ohjelmanäppäimet ula- aluetta, levysoitinta ja nauhuria varten. Ula- alueella jatkuva viritys, jolle oma valaistu asteikko. Kolme esiviritettävää ulan pikavalintanäppäintä, joille erillinen, valaistu mittariasteikko. Ulan automaattinen hienoviritys AFC. Kohinasuodinnäppäin heikkokuntoisen äänilevyn aiheuttaman korkeaäänisen kohinan vaimentamiseksi. Kahdet kaiutinliitännät, joista toiset ambiofonisia lisäkaiuttimia varten. Kaiutinliitäntäimpedanssi 4 ohmia. Kuulokeliitäntä vahvistimen etuosassa, impedanssi 8.....2000 ohmia. Painonäppäin kaiutin/kuulokkeenkytkentää varten. Antennin sisääntuloimpedanssi 60 ohmia. Käyttöjännite 220 V/50 Hz. Verkkovirtaa osoittava merkkivalo. Puolijohteita yhteensä 38 kpl, joista transistoreja 26, IC- mikropiirejä 5 ja diodeja 7 kpl. Ulkopuolisen kasetti- tai kelanauhurin liitäntä DIN- normin mukainen. Kaksi DIN- normien mukaista levysoitinliitäntää, joista toinen korkeaohmisia, (kide, tai keraamisia), äänirasioita varten ja toinen matalaohmisia, (magneettisia tai dynaamisia), äänirasioita varten. Käyttöjännite 220 V/50 Hz. Verkkovirtaa osoittava merkkivalo.Kotelo joko pähkinää tai palisanderia, etuosa mattamusta. Leveys 616 mm, korkeus 108 mm ja syvyys 353 mm.
